لوله مبلی که نوعی لوله فولادی است در تولید انواع لوازم خانه و آشپزخانه و قطعات خودرو کاربرد دارد. اینکه دقیقا چرا این لوله مبلی نامگذاری شده و اینکه کاربردهای دیگری هم دارد از سوالاتی می باشد که در این مقاله به آنها پاسخ می دهیم.
لوله مبلی چیست؟
لوله مبلی یا لوله سبک به لوله های فولادی می گویند که از ورق های روغنی (ورق سرد) تولید می شوند و ضخامت آنها بین ۰.۴ تا ۱.۵ میلی متر است. به دلیل اینکه از لوله های مبلی بیشتر برای ساخت مبلمان استفاده می شود به آنها لوله مبلی می گویند.
بیشتر بخوانید: برای کسب اطلاعات بیشتر درباره لوله های فلزی و کاربرد آن ها در صنایع مقاله “لوله فولادی چیست و در کدام صنایع قابل استفاده است؟” را مطالعه نمایید.
مشخصات لوله مبلی
سایز: ۱۰ تا ۷۶ میلی متر
ضخامت: از ۰.۴ تا ۱.۵ میلی متر
ماده اولیه: ورق روغنی یا ورق سرد و شمش فولادی
انواع: درزدار و بدون درز/ رنگی و ساده
استاندارد: En 10305 و DIN 2394
وزن: بین ۰.۵۸ تا ۲۰ کیلوگرم
کاربرد لوله مبلی
لوله مبلی به دلیل ویژگی های منحصر به فرد مانند مقاومت بالا، تحمل بار و وزن پایین کاربردهای ویژه ای در صنایع گوناگون دارد از جمله:
تولید انواع مبلمان اداری و خانه
ساخت انواع اگزوز خودرو
تولید لوازم خانه و آشپزخانه مانند اجاق گاز و جاروبرقی
ساخت موتورسیکلت و دوچرخه
صنایع هوافضا
ساخت انواع تابلوهای تبلیغاتی و قفسه
تولید انواع لوازم ورزشی
انواع لوله مبلی
لوله های مبلی از لحاظ تولید به ۲ دسته زیر تقسیم بندی می شوند:
لوله مبلی درزدار
لوله مبلی بدون درز
لوله مبلی درزدار
لوله مبلی درزدار یا درز جوش مستقیم وزن سنگین تر و جنس خشکی دارند و از جوشکاری ورق های روغنی به دست می آیند. تولید این لوله ها در ایران بسیار رایج است و ضخامت های ۰.۴ تا ۱.۸ میلی متر تولید می شود.
لوله مبلی بدون درز از کشش شمش های فولادی و سپس سوراخ کاری توسط سنبه (سنبه کاری) به دست می آید و بر خلاف لوله های سبک درزدار فاقد درزهای جوشی هستند؛ زیرا از جوشکاری ورق های روغنی تولید نشده و مستقیما از شمش به دست آمده است.
لوله مبلی بدون درز
لوله مبلی بدون درز بر اساس استاندارد بین المللی EN 10305-1 تولید می شود و برای ساخت انواع شفت، بوشینگ و بخش های خودرو از جمله سیستم هیدرولیک کاربرد دارد.
همچنین لوله مبلی از لحاظ شکل ظاهری به دو دسته لوله مبلی ساده و لوله مبلی رنگی تقسیم می شود. لوله مبلی رنگی نوعی لوله فلزی سبک است که با استفاده از رنگ های مخصوص مانند اپوکسی و پوشش های آکریلیک ترموست رنگ آمیزی می شود. در عکس زیر نمونه هایی از لوله مبلی رنگی را مشاهده می کنید.
جدول وزن لوله مبلی
در جدول زیر وزن لوله سبک را با ضخامت های رایج 0.۷ تا ۱.۸ بر اساس اطلاعات سایت صبا پروفیل مشاهده می کنید.
سایز لوله
وزن لوله ضخامت ۰.۷
وزن لوله ضخامت ۰.۸
وزن لوله ضخامت ۰.۹
وزن لوله ضخامت ۱
وزن لوله ضخامت ۱.۲۵
وزن لوله ضخامت ۱.۵
وزن لوله ضخامت ۱.۸
۱۰
۱.۰۲۲
۱.۱۶۸
۱.۳۱۴
۱.۴۶۰
۱.۸۲۵
–
–
۱۳
۱.۳۴۴
۱.۵۳۶
۱.۷۲۸
۱.۹۲۰
۲.۴۰۰
۲.۸۵۰
–
۱۶
۱.۶۵۶
۱.۸۹۶
۲.۱۳۰
۲.۳۷۰
۲.۹۵۸
۳.۵۰۴
–
۱۸
۱.۸۴۸
۲.۱۱۲
۲.۳۷۶
۲.۶۴۰
۳.۳۰۰
۳.۹۴۲
–
۲۰
۲.۰۵۸
۲.۳۵۲
۲.۶۴۶
۲.۹۴۰
۳.۶۷۲
۴.۳۸۰
–
۲۲
۲.۴۷۸
۲.۸۳۲
۳.۱۸۶
۳.۵۴۰
۴.۴۴۲
۴.۸۱۸
–
۲۵
۲.۶۰۴
۲.۹۷۶
۳.۳۴۸
۳.۷۲۰
۴.۶۵۰
۵.۴۷۸
–
۲۸
۳.۰۰۰
۳.۴۳۲
۳.۸۵۸
۴.۲۹۰
۵.۳۵۸
۶.۱۳۲
۷.۳۵۰
۳۲
۳.۳۰۰
۳.۷۶۸
۴.۲۴۲
۴.۷۱۶
۵.۸۹۲
۷.۰۰۸
۸.۴۰۰
۳۵
۳.۵۸۲
۴.۰۹۲
۴.۶۰۲
۵.۶۵۸
۷.۰۶۸
۷.۶۶۲
–
۳۸
۳.۹۶۰
۴.۵۲۴
۵.۰۸۸
۵.۶۵۸
۷.۰۶۸
۷.۶۶۲
–
۴۲
۴.۳۹۲
۵.۰۷۶
۵.۶۴۶
۶.۲۷۶
۷.۸۲۴
۹.۱۹۸
–
۴۵
۴.۳۰۸
۴.۹۲۰
۵.۵۳۸
۶.۱۵۶
۷.۶۹۲
۹.۸۵۲
–
۴۸
۴.۹۰۵
۵.۶۰۶
۶.۳۰۷
۷
۸.۲۶۰
۱۰.۵۱۲
–
۵۰
۵.۱۴۲
۵.۸۸۰
۶.۶۱۲
۷.۳۵۰
۹.۱۸۶
۱۰.۹۵۰
–
۵۵
۵.۶۲۰
۶.۴۰۰
۷.۲۰۰
۸.۰۰۰
۱۰.۰۰۰
۱۲.۰۰۰
۱۴.۴۰۰
۶۰
۶.۱۰۰
۷.۰۰۰
۷.۸۰۰
۸.۷۰۰
۱۰.۹۰۰
۱۳.۱۰۰
۱۵.۷۰۰
۶۵
۶.۶۰۰
۷.۶۰۰
۸.۵۰۰
۷۹.۵۰۰
۱۱.۸۰۰
۱۴.۲۰۰
۱۷.۰۰۰
۷۰
۷.۱۰۰
۸.۱۰۰
۹.۲۰۰
۱۰.۲۰۰
۱۲.۷۰۰
۱۵.۳۰۰
۱۸.۴۰۰
۷۵
۷.۶۰۰
۸.۷۰۰
۹.۸۰۰
۱۰.۹۰۰
۱۳.۶۰۰
۱۶.۴۰۰
۱۹.۷۰۰
۷۶
۷.۷۰۰
۸.۸۰۰
۱۰.۰۰۰
۱۱.۱۰۰
۱۳.۸۰۰
۱۶.۶۰۰
۲۰.۰۰۰
قیمت لوله مبلی اصفهان
قیمت لوله مبلی اصفهان نسبت به قیمت لوله کارخانه های دیگر همچون تبریز و ساوه ارزان تر است زیرا بزرگترین کارخانه تولید ورق روغنی یعنی فولداد مبارکه در اصفهان واقع شده است و به همین دلیل هزینه های حمل و نقل را کاهش می دهد. هزینه حمل و نقل یکی از عوامل مهمی است که روی قیمت نهای لوله فلزی سبک تأثیر می گذارد.
لوله مبلی اصفهان توسط شرکت پروفیل فولاد خلیج فارس تولید می شود که با استفاده از لینک زیر می توانید از آخرین نرخهای آن اطلاع پیدا کنید.
مشاهده قیمت و خرید لوله گالوانیزه
آهن ملل؛ مرکز فروش انواع لوله مبلی به صورت آنلاین و حضوری
قیمت لوله مبلی
قیمت لوله مبلی خاور صنعت
قیمت لوله مبلی خاور صنعت در رده لوله های ارزان قرار دارد و تقریبا بین هزار تا ۲ هزار تومان با لوله مبلی اصفهان اختلاف قیمتی دارد. لوله مبلی خاور صنعت مربوط به شرکت خاور صنعت هما که در جاده خاوران تهران واقع شده است.
قیمت لوله مبلی ساوه
قیمت لوله ساوه نسبت به لوله های مبلی ارزان بازار یعنی لوله سبک اصفهان و خاور صنعت حدودا بین ۶ الی ۸ هزار تومان گران تر است.
قیمت لوله مبلی تبریز
لوله مبلی تبریز مربوط به کارخانه آریا سهند تبریز است که قیمت آن نسبت به بقیه برندهای دیگر لوله مبلی گران تر است. قیمت لوله مبلی تبریز نسبت به برندهای ارزان بازار مانند لوله مبلی اصفهان حدودا ۱۵ هزار تومان اختلاف قیمت دارد.
عوامل مختلفی روی قیمت لوله مبلی تأثیر می گذارند از جمله:
قیمت ورق روغنی
وزن، سایز و صخامت لوله
هزینه های فرآیند آبکاری
میزان عرضه و تقاضا
هزینه تولید و انرژی کارخانه ها
نرخ ارز
برند تولید کننده
کارخانه های تولید کننده لوله مبلی
کارخانه های تولید لوله مبلی
لوله مبلی در کشورمان ایران تولید می شود و تقریبا نیاز به واردات لوله مبلی در ایران نیست. از کارخانه های تولید کننده لوله سبک می توان به موارد زیر اشاره کرد:
گروه صنعتی صبا (صبا پروفیل)
کارخانجات نورد و پروفیل ساوه
کارخانه خاور صنعت هما
کارخانه لوله و پروفیل سپنتا تهران
گروه صنعتی آریا سهند تبریز
این کارخانه ها با رعایت تمامی استانداردهای بین المللی محصولاتی با کیفیت بسیار عالی و قابلیت خمکاری بالا تولید می کنند و برخی از آنها محصولات خود را به کشورهای همسایه همچون ارمنستان، آذربایجان، عراق، ازبکستان، تاجیکستان و افغانستان صادر می کنند.
مزایا و معایب لوله مبلی
لوله های مبلی دارای مزایا و معایبی می باشد که در ادامه به آنها اشاره خواهیم کرد.
مزایای لوله مبلی
قابلیت ضد خوردگی و پوسیدگی به علت فرآیند آبکاری
قابلیت کشش سرد
قابلیت آبکاری
قابلیت جوش پذیری
انعطاف و فرم پذیری در عملیات کشش و خم کاری
مقاومت بالا به مواد شیمیایی و دماهای بالا
دقت بالای ابعادی در قطر و ضخامت
کیفیت بالای سطحی
معایب لوله مبلی
لوله مبلی به دلیل این که ضخامت و وزن مناسبی داشته در مقایسه با لوله های فلزی دیگر همچون لوله گازی، داربستی، جدارچاه و صنعتی گران تر است، همچنین به دلیل اینکه فرآیند ساخت این لوله ها بسیار تخصصی بوده و نیاز به مهندسی دقیقی دارد.
از دیگر معایب لوله فلزی سبک می توان به پایین بودن سختی پیچشی (Torsional Stiffness) آن اشاره کرد. منظور از سختی پیچشی لوله، مقاومت آن در برابر پیچاندن حول محور خود است و به همین دلیل لوله های مبلی در برابر بارهای خمشی و پیچشی بالا، مقاومت کمتری دارند.
ویژگی های لوله مبلی
ویژگی های لوله مبلی
برخی از مهم ترین ویژگی های لوله های مبلی عبارتند از:
قابلیت کشش سرد
قطر و ضخامت با دقت استاندارد بالا
قابلیت جوش پذیری و جوش برداری
قابلیت آبکاری
کیفیت سطحی بالا
انعطاف پذیری و فرم پذیری در خم کاری و کشش
قابلیت ضد خوردگی و پوسیدگی به دلیل آبکاری شدن
مقاومت بالا در برابر دمای شدید و مواد شیمیایی چون اسیدها
جمع بندی
لوله مبلی نوعی لوله فلزی سبک است که از جوشکاری ورق های روغنی یا ی تولید شود. این لوله ها با وجود وزن سبک دارای مقاومت بالای بوده و در ضخامت های ۰.۴ تا ۱.۵ میلی متر و در سایزهای ۱۳ تا ۷۶ میلی متر تولید می شوند.
سوالات متداول لوله مبلی
لوله مبلی طی چه عملیاتی تولید می شود؟
لوله مبلی از ورق های نازک و دارای ضخامت کم و بوسیله روش نورد سرد تولید می شود یا با جوشکاری مقاومت الکتریکی با فرکانس بالا تولید می گردند.
متداول ترین انواع لوله مبلی کدامند؟
لوله سبک (لوله مبلی) بدون درز لوله سبک (لوله مبلی) درزدار
کارخانه های ایرانی تولید کننده لوله های مبلی کدامند؟
کارخانه لوله و پروفیل ساوه، کارخانه لوله و پروفیل سپنتا تهران، کارخانه خاور صنعت هما، صبا پروفیل و گروه صنعتی آریا سهند تبریز.
از آنجاییکه ورق سیاه، یکی از پرکاربردترین مواد پایهای برای ساخت انواع پروفیلها و مقاطع فولادی بهشمار میرود، شناخت تمامی عیوب ورق سیاه به شما کمک میکند تا کیفیت این محصول را در زمان خرید مورد بررسی قرار دهید. ازجمله عیوب ورق سیاه باید به وجود موج، چسبندگی، خراش، پوسته، حفره، سوراخ، تاخوردگی، زنگزدگی و برخی موارد دیگر اشاره کرد که حین فرآیند تولید یا در مراحل تکمیلی بهوجود میآیند. گاهی این عیوب قابل قبول هستند، اما بسیاری از مواقع باید رفع و اصلاح شوند. معرفی عیوب ورق سیاه، این که چه عیوبی مهم تر و کدام یک اهمیت کمتری دارند و استاندارد ملی ایران چه نظری در مورد این عیوب دارد را در این مقاله از دانشنامه آهن ملل بخوانید.
نسخه صوتی مقاله عیوب رایج ورق سیاه
با ورق سیاه بیشتر آشنا شوید
ورق سیاه، نام محصولی است که با استفاده از روش نورد گرم و تحت دمایی حدود ۹۳۰ درجه سانتیگراد تولید میشود و همین فرآیند، دلیل اصلی ایجاد لایهی اکسید روی سطح ورق و کدرشدن ظاهر این محصول است. به همین خاطر، چنین ورقهایی را با نام ورق سیاه میشناسند. ورق
انواع ورق سیاه، بهعنوان مهمترین ورق های فولادی بهشمار میروند که در صنایع متنوعی کاربرد دارند. از مهمترین دلایل توجه به عیوب ورق های سیاه نیز همین است. در مقاله زیر می توانید با ورق سیاه بیشتر آشنا شوید.
# حتما بخوانید
پیشنهاد آهن ملل: ورق سیاه چیست؟ انواع، ابعاد و نحوه تولید
ورق سیاه چیست

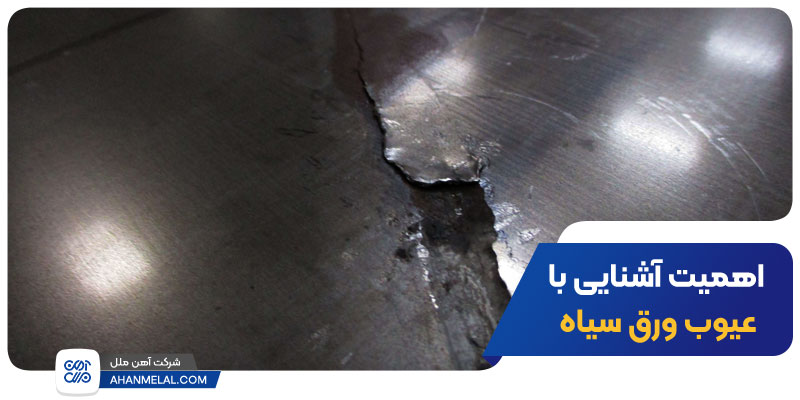

چرا آشنایی با عیوب ورق سیاه اهمیت دارد؟
یکی از معیارهای مهمی که در زمان خرید ورقهای سیاه مورد توجه قرار میگیرد، کیفیت سطحی و ظاهری آنها است. در واقع، کیفیت ظاهری ورق ها یکی از الزامات مهم برای بررسی کیفیت کلی این محصول به حساب میآید.
از آن جایی که ممکن است ورقهای سیاه، طی فرآیند نورد گرم دچار آسیبهای مختلفی شوند، در نتیجه معمولا متقاضیان زمان خرید توجه زیادی به عیوب ورق سیاه دارند تا بتوانند نهایتاً محصولی باکیفیت انتخاب کنند.
نکته: مشکلات ورق سیاه، مانند اکسید و پوسته سطح ورق می تواند از نظر ضخامت، چسبندگی و رنگ متغیر باشد. حذف این اکسید یا پوسته به وسیله اسیدشویی یا پاشش ذرات (ساچمه زنی) انجام می شود که همین امر، ممکن است باعث ظاهرشدن نواقص سطحی گردد که پیش از این عملیات به راحتی دیده نمی شدند. (استاندارد ملی ایران شماره ۳۶۹۴). همچنین، کشش ورق نیز ممکن است عیوبی را نمایان کند که تا قبل از آن مشخص نبود. (استاندارد ملی ایران شماره ۳۶۹۳)

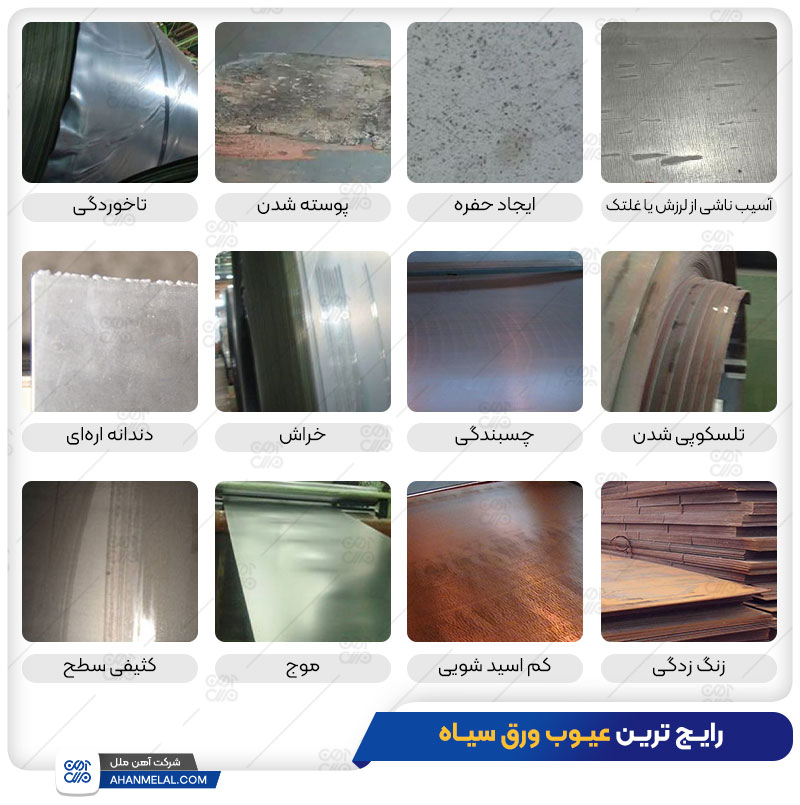

رایج ترین عیوب ورق سیاه را بشناسید
برای طبقه بندی عیوب سطحی ورق سیاه یک استاندارد یکپارچه و بین المللی وجود دارد. با توجه به عوامل مختلف از جمله فرآیند تولید، مراحل تکمیلی و جابهجایی، این عیوب متفاوت خواهند بود ولی مجموعا به ۳۳ نوع تقسیم می شوند. جدول زیر مهمترین عیوب ورق سیاه است که آن ها را معرفی و دلیل ایجادشان را شرح داده ایم.
جدول عیوب ورق سیاه فولادی
نوع عیب
تعریف
دلیل ایجاد عیب (منشا)
پوسته
هنگامی که نقاطی روشن روی ورق مشاهده شود که امکان لمسکردن ندارد و به شکل منظمی هستند، بهعنوان یکی از عیوب ورق سیاه با عنوان پوستهشدن شناخته میشود.
یکی از مراحل تولید، پوستهزدایی است که با استفاده از تجهیزات خاصی انجام میشود. اگر این فرآیند بهدرستی اجرا نشود، امکان ایجاد پوسته روی ورق وجود دارد.
ناخالصی
ذرات ناخالصی موجود در مذاب شمش فولادی که از آن جدا نمیشود و به شکل خراش روی ورق سیاه قابل مشاهده هستند.
در زمان ریختهگری فولاد، ناخالصیهای همراه آن جدا نمیشوند و با انجام فرآیند نورد در طول ورق به چشم میخورند.
سوراخ
فرورفتگیهایی به شکل هلال یا دایره از دیگر عیوب ورق فولادی است.
اعمال فشار زیاد در زمان تولید ورق سیاه با استفاده از شمش یا چسبیدن جسم خارجی
دندانه ارهای (saw edge)
لبههای کنگرهای در کنارههای ورق سیاه که معمولا بُرنده هستند.
دلیل اصلی این آسیب، تیزنبودن تیغهها حین عملیات برش ورق سیاه است.
کویل بریک اسیدشویی
شیارهایی عرضی که روی سطح ورق سیاه دیده میشوند.
دلایل ایجاد این مشکل، مربوط به بازشدن کلاف گرم، قبل از ورود به حوضچه اسیدشویی، در زمان عبور از دستگاه بویلر و وجود اختلاف دما به دلیل پدیده نقطه تسلیم است.
لکه توقف
از سری عیوب ورق سیاه که به شکل لکههای سیاهرنگ دیده میشود.
مشکلات فنی، طولانیشدن جوشکاری و مدتزمان معلقماندن ورق در حوضچه اسیدشویی و پایینبودن سرعت در خط تولید
لکه امولسیون
رسوبهای شکستهشده امولسیون که به صورت نامنظم روی ورق تشکیل میشوند.
لکههای امولسیون، هنگام عبور از کورههای بازپخت بهوجود میآیند.
ایجاد حفره
فرورفتگیهایی به شکل نامنظم روی ورق سیاه
بهجاماندن اجسام خارجی، وجود روغن یا گریس بین سیلندرها و ورق سیاه
زنگ زدگی
پوستههایی به رنگ سیاه یا قرمز بر سطح ورقهای سیاه
نفوذ رطوبت به دلیل انبارکردن به مدت طولانی یا عدم رعایت نکات و اصول نگهداری از ورق فولادی
خراش
خطوط تجمعی یا منقطع روی سطح ورق که در جهت نورد تشکیل میشوند.
بهدلیل اصطکاک بین ورق سیاه و غلتک، جسم خارجی، دستگاهها و تجهیزاتی که حین فرآیند تولید بهکار میروند.
کثیفی سطح
آلودگیهای ناشی از برخورد روغن که بر سطح ورق دیده میشوند.
روغنریزی تجهیزات خط تولید، اشتباه در انجام فرآیند بازپخت و وجود روغن در هوای فشرده خشککننده
چسبندگی
خطوطی که بهصورت منحنی بهوجود میآیند.
کشش زیاد، حین اسکین پاس برای بازکردن جوشهای ایجادشده در فرایند بازپخت
هالههای بازپخت
هالههایی شبیه به مارپیج یا خوشه که بهصورت تیرهرنگ قابل مشاهده هستند.
بهدلیل نفوذ اکسیژن، حین فرآیند بازپخت یا قرارگرفتن ورق داغ در معرض هوا
تاخوردگی
مشاهده خطوطی مورب و به رنگ روشن روی سطح ورق سیاه
بهدلیل آسیب غلتکهای کاری
موج
تغییر شکل غیر یکنواخت در طول ورق که در کنارهها و مرکز، بیشتر به چشم میخورد.
عدم تناسب ضخامت ورق قبل از نورد، عدم اعمال فشار یکسان ازسوی غلتکها یا عملکرد نامناسب تیغهها
خطوطی با اشکال مختلف که با رنگ روشن دیده میشوند و بهصورت منظم یا نامنظم در فواصل طولی قابل مشاهده هستند.
اعمال تنش موضعی که باعث عبور از نقطه تسلیم ورق میشود.
کم اسید شویی
وجود رگههای تیرهرنگ در عرض ورق سیاه
پایینبودن غلظت یا درجه حرارت اسید، غوطهوری اشتباه در حوضچه و بالابودن سرعت حرکت ورق
خراش باز شدن کلاف (لغزشی)
خراشهایی شبیه به خوشه یا پنجه گربه
بهدلیل اصطکاک بین لایههای ورق در زمان بازشدن کلاف
کاناله (بادکردگی حرارتی)
برآمدگیهایی روی سطح ورق سیاه که با لمسکردن و چشم غیرمسلح قابل تشخیص است.
مواقعی که سردکاری بهصورت یکنواخت انجام نمیشود.
آسیب ناشی از لرزش یا مشکل غلتکها
خطوط تیره و روشن که بهصورت موازی یا عمود بر هم هستند.
ایجاد لرزش در دستگاه ماشینزنی، آسیب غلتکها و وجود روغن زیاد در امولسیون
تلسکوپی شدن ورق
بیرونزدن لایههای داخلی کلاف (ورق رول شده) که ظاهری تلسکوپی ایجاد میکند. این جابهجایی یا بیرون زدگی لبه ورق (تلسکوپی شدن ورق) ممکن است از یک سو یا دو سوی رول اتفاق بیوفتد.
ایجاد مشکل در زمان جمعکردن کلافهای ورق سیاه

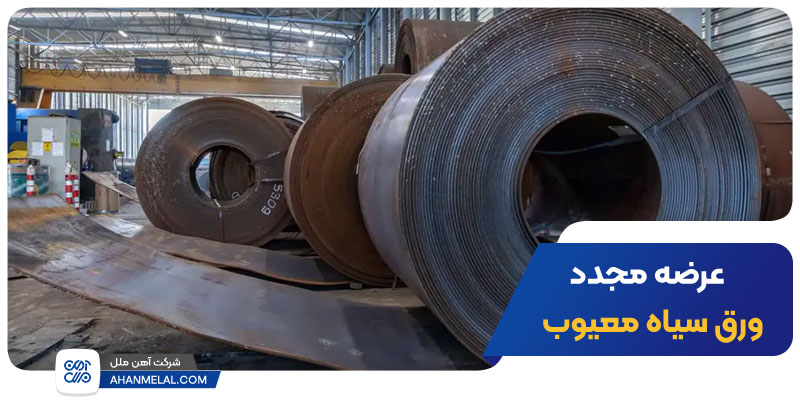

آیا عرضه مجدد ورق های معیوب انجام می شود؟
در فرآیند تولید ورق به صورت استاندارد، ورق های تولیدی آزمایش شده و از نظر عیوبی که در جدول بالا معرفی کردیم بررسی می شوند. در صورتی که این عیوب بیشتر از حد مجاز باشد، آن محصول به بازار عرضه نمی شود. از جمله آزمایش هایی که برای این منظور انجام می شود «آزمون ماشین کاری و عیب» نام دارد که در آن، ماشین کاری معیوب، عیوب ظاهری، ترک و … بررسی می گردد.
طبق استاندارد ملی ایران، تولیدکننده می تواند محصولات مردودی را در آزمایشات تفکیک کرده و پس از انجام عملیات مناسب روی آن ها (مانند عملیات حرارتی و …) و رفع عیوب، ورق ها را مجددا عرضه کند. در این حالت، در صورت درخواست مشتری باید مراحل آماده سازی به اطلاع مشتری رسانده شود.
در واقع، طبق استاندارد ملی، تولیدکننده کاملا مجاز است ورق های مردودی را پس از انجام آزمون های جدید و تایید شدن، مجددا عرضه کند.

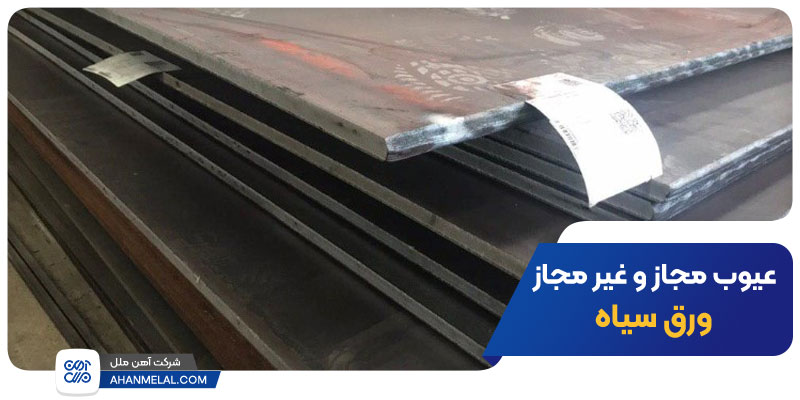

عیوب مجاز و غیر مجاز ورق سیاه، طبق استاندارد ملی ایران
استاندارهای تدوین شده در زمینه تولید ورق سیاه، حاوی نکاتی است که می تواند بهترین کمک و راهنما برای تولیدکننده و خریدار باشد. از جمله این نکات، موارد مربوط به شناسایی عیوب مجاز و غیرمجاز ورق سیاه است که مهم ترین آن ها شامل موارد زیر می شود:
نکات زیر برگرفته از استاندارد ملی ایران شماره ۳۶۹۴ (ورق فولادی گرم نوزدیده با کیفیت سازهای) و استاندارد ملی ایران شمارهشماره ۳۶۹۳ (ورق فولادی گرم نوردیده با کیفیت معمولی و کششی) می باشد.
شدت عیوب نباید به گونه ای باشد که باعث افزایش احتمال خسارت به ابزار کار یا شکستن آن ها شود. همچنین نباید این عیوب باعث ایجاد مشکلات در جوشکاری شود.
ورق ها باید عاری از هرگونه لایه لایه شدن، عیوب سطحی و دیگر نواقصی باشند که در خواص محصول نهایی یا فرآیندهایی که روی ورق انجام می شود، اختلال ایجاد کند.
ممکن است درصد عیوب ورق های رول شده (کلاف) بیشتر از ورق شیت باشد. دلیل آن نیز فرآیند تولید ورق کلاف است؛ زیرا به تولیدکننده این امکان را نمی دهد که به راحتی نواحی دارای عیب را مشاهده و رفع کنند. به همین دلیل، زمان خرید رول ورق به عیوب سطحی آن بیشتر توجه کنید.
فرورفتگی ها، حفره های کوچک، اثر غلتک های کوچک، خراش، اثرات ناشی از قرقره حمل کلاف و تغییر رنگ جزئی، مجاز است.
ورق ها نباید دارای زخمک (Sliver)، درز، ترک یا خراش هایی باشند که استفاده از ورق را دچار مشکل کنند.
خرید ورق سیاه
هنگام خرید انواع گریدهای ورق سیاه، علاوه بر مشخصات فنی و قیمت آنها، درنظرگرفتن عیوب ورق سیاه نیز به شما کمک میکند تا محصولی باکیفیت و مناسب را تهیه کنید. برای این منظور، بهتر است مرکز معتبری را در نظر بگیرید. در صفحه زیر نیز می توانید قیمت ورق سیاه در ابعاد متفاوت و کارخانه های مختلف را مشاهده کنید.
مشاهده قیمت و خرید ورق سیاه
آهن ملل؛ توزیع کننده انواع ورق فولادی به صورت آنلاین و حضوری
خرید ورق سیاه
جمعبندی
علاوه بر این که مشخصات فنی و استانداردهای تولیدی ورقهای سیاه از اهمیت بالایی برخودار است، توجه به ساختار و ظاهر این محصول نیز به منظور یافتن عیوب سطحی، بسیار مهم و ضروری خواهد بود. انواع عیوب ورق سیاه، شامل پوستهشدن، لرزشی، لغزشی، موج، کاناله، تاخوردگی، چسبندگی، خراش، ناخالصی و برخی موارد دیگر است که تولیدکنندگان و خریداران، توجه ویژهای به این این موارد دارند.
سوالات متداول
عیوب ورق سیاه شناخته شده چه تعداد است؟
برای طبقه بندی عیوب سطحی ورق سیاه استاندارد یکپارچه و بین المللی وجود دارد و مجموعا این عیوب را به ۳۳ نوع تقسیم می کند که در این مقاله مهم ترین آن ها معرفی شد.
آیا ورق های معیوب مجدد عرضه می شوند؟
طبق استاندارد ملی ایران، تولیدکننده ورق سیاه می تواند محصولات معیوب را در آزمایشات تفکیک کرده و پس از انجام عملیات مناسب روی آن ها و رفع عیب، ورق را مجددا عرضه کند.
کدام عیوب ورق سیاه مجاز است؟
از جمله عیوب مجاز در ورق سیاه، طبق استاندارد ملی ایران فرورفتگی ها، حفره های کوچک، اثر غلتک های کوچک، خراش، اثرات ناشی از قرقره حمل کلاف و تغییر رنگ جزئی می باشد.
آشنایی با خط تولید نبشی | بهترین روش تولید نبشی کدام است؟
نبشی از جمله پرکابردترین مقاطع فولادی در صنایع گوناگون است که میتوان کاربرد آن را در هرگوشهای از سازههای بزرگ صنعتی مشاهده کرد. کارخانههای تولیدکننده نبشی، این محصول را در روشها و مراحل گوناگونی تولید میکنند. از آنجایی که روش تولید این مقطع فولادی ارتباط مستقیمی با کیفیت و قیمت آن دارد، لازم است تا فعالان حوزه ساختوساز با آگاهی از نکات مهم خط تولید نبشی، با دید بازتری نسبت به خرید اقدام کنند.
نسخه صوتی مقاله خط تولید نبشی
نبشی چیست؟
نبشی، یکی از پرکاربرترین پروفیلهای فولادی است که در صنایع گوناگون، بهویژه صنعت ساختوساز، به فراوانی استفاده میشود. این محصول که دارای سطح مقطع L شکل است، از فولاد ساخته شده و ۲ بال عمود برهم دارد.
انواع نبشی را از نظر شکل ظاهری به ۲ دسته نبشی بال مساوی و نبشی بال نامساوی تقسیم میکنند. هریک از انواع این محصول، دارای ویژگیها و کاربردهای خاصی هستند و در صنایع گوناگونی مورد استفاده قرار میگیرند. توصیه می کنیم برای آشنایی بیشتر با انواع، کاربرد و تولیدکنندگان نبشی و مقایسه آن با ناودانی و سپری، مقاله زیر را بخوانید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: مطالعه معرفی انواع نبشی و کاربرد آن ها
معرفی انواع نبشی
روش تولید نبشی
کارخانههای گوناگون با توجه به تجهیزاتی که در اختیار دارند، با روشهای مختلفی میتوانند به تولید نبشی بپردازند. همچنین برخی نبشی ها به صورت کارگاهی و متفاوت از کارخانه ها تولید می شوند. نبشی های تولیدشده در کارخانه ها، نبشی فابریک نامیده می شوند و به نبشی تولیدی در کارگاه ها نبشی پرسی می گویند.
جزئیات بیشتر در مورد این دو نبشی را در مقاله «تفاوت نبشی فابریک و پرسی» بخوانید. در ادامه این مقاله، اختصاصا به خط تولید نبشی در دو نوع پرسی و فابریک می پردازیم.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: مطالعه تفاوت بین نبشی پرسی و فابریک
تفاوت نبشی پرسی و فابریک
۱- مراحل تولید نبشی پرسی
تولید نبشی آهنی به روش پرسی، از جمله معمولترین روشهای تولید این محصول است. نبشی پرسی در کارگاه ها تولید می شود.
در خط تولید نبشی پرسی برای ساخت این مقطع فولادی از فولاد خام، گرمکردن و حالتدهی استفاده نمی شود و به جای آن از ورق فولادی استفاده می کنند. به این صورت که ورقهای فولادی، پس از ورود به خط تولید نبشی، بهصورت نواری برش داده میشوند. سپس، این ورق ها طی فرآیند رول فرمینگ از میان غلتکهای مخصوص عبور داده شده و طی چند مرحله، لبههای آن ها به سمت بالا خم خواهند شد. این حرکت تا زمانی تکرار میشود که ۲ ضلع نوار برشخورده، کاملا بر یکدیگر عمود شوند.
تمام مراحل تولید نبشی به روش پرسی در دمای اتاق انجام میشود. پس از اتمام مراحل تولید، یک دستگاه گیوتین، نبشیها را در طول های ۶ یا ۱۲ متری برش میزند. نبشی پرسی دارای گوشههای گرد است و کاربرد زیادی در ساختمانسازی دارد.
۲- مراحل تولید نبشی فابریک
خط تولید نبشی فابریک، تخصصیتر از روش پرسی بوده و به همین دلیل، این نوع نبشی قیمت بالاتری دارد. محصول تولیدشده بهروش فابریک، ظاهری زیباتر و اندازههای دقیقتری نسبت به نوع پرسی دارد. این نوع نبشی به وسیله نورد گرم و در کارخانجات مجهز تولید می شود.
کارخانه های تولید نبشی فابریک با نورد، از انواع استانداردهای ملی و بین المللی برای تولید این محصول استفاده می کنند. دو استاندارد ملی ایران برای تولید نبشی را در ادامه مشاهده می کنید:
برای تولید نبشی به روش فابریک، از شمش بیلت به عنوان ماده اولیه استفاده میشود. به این صورت که در خط تولید نبشی، بیلت فولادی را به میزان کافی حرارت داده و سپس آن را از میان غلتک ها عبور میدهند. با عبور شمش حرارت دیده از بین غلتک های مختلف و اعمال فشار، شکل و ابعاد شمش فولادی به شکل نبشی نزدیک می شود. با ادامه عبور شمش از بین غلتک ها، نبشی به ضخامت مورد نظر رسیده و نهایتا در طول های ۶ و ۱۲ متری برش می خورد.
تولید نبشی به این روش، زمان و هزینه بیشتری نیاز دارد، اما کیفیت و دقت ابعادی آن بالاتر است. وزن آن ها نیز خلاف نبشی های پرسی، مطابق با جدول اشتال نبشی و جدول وزنی استاندارد می باشد.
نکته: نبشی اروپایی که در بازار از آن نام برده می شود، همان نبشی فابریک است.
کدام روش تولید نبشی بهتر است؟
هریک از روشهای تولید نبشی دارای معایب و مزایای خاص خود هستند. افراد باید با توجه به هدف خود از خرید نبشی و همچنین بودجه ای که برای این منظور در نظر گرفته اند، یکی از روشهای تولید را انتخاب کنند. در ادامه به مزایا و معایب تولید نبشی به صورت فابریک و پرسی اشاره میکنیم تا بهترین انتخاب را داشته باشید.
تولید نبشی پرسی
تولید نبشی فابریک
مزایا
قیمت پایینتر
امکان تولید نبشی گالوانیزه یا استیل با این روش
امکان ایجاد سوراخ، بریدگی، شکاف و یا حتی نقش برجسته در آن
کیفیت و دقت ابعادی بالاتر
عدم وجود محدودیت تولید نبشی با ضخامت و طول های مختلف
عدم وجود محدودیت در نوع فولاد برای تولید
نبشی امکان تولید هر ۲ نوع نبشی بال مساوی و بال نامساوی
معایب
محدودیت تولید نبشی در ابعاد بال ها
دقت ابعادی پایین
قیمت بالاتر
مدت زمان تولید بیشتر
ابزارهای استفاده شده در خط تولید نبشی
مهم ترین دستگاه مورد استفاده در خط تولید نبشی فابریک، دستگاه نورد است. خطوط نورد نبشی از ابزار و دستگاه هایی مکانیزه و حرفه ای استفاده می کند که از جمله می توان به کوره های پیش گرم، استندهای نورد، بسترهای خنک کننده، ماشین های تابگیری، تجهیزات عملیات نهایی و بسته بندی اتوماتیک اشاره کرد.
مهمترین ابزار در خط تولید نبشی پرسی نیز قالب یا راهنمای شابلونی است. امروزه با مکانیزهشدن دستگاهها، استفاده از شابلونهای دستی که دقت کافی برای تولید باکیفیت را نداشتند، منسوخ شده است. دستگاههای مکانیزه امروزی، نقشهای دقیق و سهبعدی را برای تولید نبشی فراهم می کنند.
شابلونهای مورد استفاده در خط تولید نبشی، قطر غلتکها و شکل کالیبر آن را تنظیم میکنند و شکل و سایز دقیقی از محصول مورد نظر را در اختیار می گذارند. این تنظیم، امروزه به وسیله دستگاه تمام اتوماتیک CNC اجرا میشود. با استفاده از دستگاه CNC میتوان در کمترین زمان ممکن، انواع مختلفی از این محصول را به لحاظ نوع و محل استفاده، طراحی و تولید کرد. قطعات طراحیشده با استفاده از این دستگاه، از کیفیت و دقت بالایی برخوردارند و به همین دلیل، کاربرد و ایمنی آنها در اجرا پروژههای ساختمانی و صنعتی قابل قبول است.
بهترین تولیدکنندگان نبشی در ایران
ایران، یکی از بزرگترین تولیدکنندگان قطعات فولادی از جمله نبشی در دنیا است. کارخانههای تولید این محصول، علاوه بر تامین بخشی از نیازهای داخلی، به صادارات این پروفیل فولادی نیز میپردازند. امروزه در اکثر مناطق کشور، کارخانههای تولید نبشی وجود دارند که شناخت آنها باعث میشود تا قدرت انتخاب بیشتری داشته باشیم و بتوانیم محصولی با کیفیت بالاتر و قیمت مناسبتر خریداری کنیم. در ادامه به معرفی ۱۰ کارخانه برتر تولید نبشی می پردازیم.
۱- فولاد ناب تبریز
این کارخانه، خط تولید نبشی فابریک با بال مساوی را با بهرهگیری از استانداردهای روز ایران، اروپا و روسیه اداره میکند. نبشیهای تولیدشده در این کارخانه، دارای استانداردهای ۱-۱۳۹۶۸، ۱-۱۰۰۵۶ و ۸۵۱۰ هستند. از دیگر ویژگیهای نبشی فولاد ناب تبریز میتوان به قیمت آن اشاره کرد. قیمت محصولات این کارخانه در مقایسه با کیفیت تولیدی آن بسیار مناسب است.
۲- گروه صنعتی شکفته
گروه صنعتی شکفته مشهد از دیگر کارخانههای دارای خط تولید نبشی در ایران است که علاوه بر نبشی، به تولید بیلت، ناودانی و دیگر مقاطع فولادی نیز میپردازد. نبشیهای شرکت صنعتی شکفته از نوع فابریک و بال مساوی هستند و معمولا در اندازه ۶ متر به فروش میرسند. محصولات این شرکت، طبق استانداردهای DIN EN 10056 – ۱,۲ و ISO 657-5 تولید میشوند.
۳- کارخانه فولاد ظهوریان
کارخانه فولاد ظهوریان از دیگر کارخانههای دارای خط تولید نبشی در شهر مشهد است که نبشیهای خود را در نوع بال مساوی و با اندازه ۶ متری تولید میکند. محصولات این کارخانه تولید نبشی به صورت فابریک و سایز۱۰ تا ۳۰ میلیمتر و ضخامتهای ۲.۵، ۳، ۴، ۵ و ۷ تولید می شود.
۴- شرکت نورد آریان فولاد
کارخانه آریان فولاد از کارخانههای واقع در بوئین زهرا است که نبشیهای خود را با روش نورد گرم و بهصورت فابریک تولید می کند. نبشیهای این شرکت بهصورت بال مساوی تولید شده و در سایزهای ۶ الی ۱۶ میلیمتری و با ضخامتهای ۲.۵ تا ۱۶ میلیمتر به بازار عرضه میشوند.
5- مجتمع صنعتی آونگان نوید
شرکت آونگان نوید، یکی از کارخانههای مطرح در حوزه تولید انواع نبشی است که فعالیت خود را از سال ۱۳۵۲ در شهر اراک آغاز کرد. نبشیهای تولیدشده در این شرکت از هر ۲ نوع بال مساوی و نامساوی هستند و در سایزهای ۵۰ تا ۱۵۰ میلیمتری و با کیفیت بالا تولید میشوند.
۶- مجتمع فولاد البرز غرب
مجتمع فولاد البرز غرب، یکی از بزرگترین کارخانههای دارای خط تولید نبشی در ایران است که محصولات خود را با حداقل تلرانس تولید میکند. نبشیهای این مجتمع از نوع بال مساوی سبک و در سایزهای ۸۰*۸۰*۸۰ تا ۱۲۰*۱۲۰*۱۲۰ تهیه میشوند. خواص مکانیکی محصولات فولاد البرز، بر اساس استانداردهای ملی و بینالمللی ISIRI 13968-1، DIN EN 10056-2 و GOST 8510 تعیین می شود.
7- مجتمع صبا فولاد منظومه
شرکت صبا فولاد منظومه از دیگر تولیدکنندگان مطرح در زمینه تولید مقاطع فولادی، از جمله نبشی است. این شرکت که در شهر مبارکه اصفهان واقع شده، فعالیت خود را از سال ۱۳۸۹ آغاز کرد.
۸- کارخانه ماهان ذوب
این شرکت فعالیت خود را از سال ۱۳۸۷ آغاز کرد. نبشیهای این کارخانه در ۲ نوع بال مساوی و بال نامساوی ساخته و روانه بازار میشوند.
۹- مجتمع نورد یاوران زنجان
مجتمع نورد یاوران زنجان از دیگر کارخانههای فولاد در شهر زنجان است که خط تولید نبشی خود را با تولید انواع نبشی بال مساوی به روش نورد گرم تاسیس کرد.
فولاد نصر آذربایجان از دیگر کارخانههای تولید نبشی، ناودانی و سپری در غرب ایران است که این محصول را در انواع سبک و سنگین روانه بازار میکند. نبشیهای این کارخانه در ابعاد ۸ و ۱۰ میلیمتری تولید شده و دارای طولهای ۶ یا ۱۲ متری هستند.
لیست کامل تر از کارخانه های تولید نبشی در ایران همراه با جزئیات بیشتر در مورد نبشی تولیدی آن ها را در مقاله زیر بخوانید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: ۱۵ کارخانه تولید نبشی در ایران
نبشیها از محصولات پرکاربرد در صنایع گوناگون، بهویژه صنعت ساختوساز هستند که در سایز، طول و ابعاد مختلف وارد بازار ایران میشوند. کشور ایران، یکی از بزرگترین صادرکنندگان و تولیدکنندگان این مقطع فولادی در جهان است که با بهکارگیری تجهیزات پیشرفته و نیروی انسانی مجرب، اقدام به تاسیس خط تولید نبشی در کارخانههای مختلف کرده است.
آشنایی با این محصول، شناخت انواع روش تولید، خطوط تولید گوناگون و ویژگیهای هرکدام، به افراد کمک میکند تا بتوانند محصولی متناسب با پروژه مورد نظر خود تهیه کنند. آشنایی با شرکتها و کارخانههای تولیدکننده انواع نبشی نیز به مهندسان پروژههای گوناگون، قدرت انتخاب بیشتری در خرید میدهد تا بتوانند نبشی باکیفیت و قیمت مناسب تهیه کنند.
سوالات متداول
نبشی با چه روشی تولید می شود؟
انواع نبشی موجود در بازار در دو نوع نبشی پرسی و نبشی فابریک وجود دارند که هر کدام خط تولید متفاوتی دارند. در تولید نبشی فابریک از فرآیند نورد گرم و شکل دهی شمش فولادی استفاده می شود. اما در تولید نبشی پرسی با فرم دادن ورق فولادی نبشی تولید می شود.
استانداردهای تولید نبشی کدام است؟
استانداردهای تولید نبشی فابریک، طبق استاندارد ملی ایران به صورت زیر می باشد. INSO 13968-1: استاندارد ملی تولید نبشی فولادی گرم نوردیده (نبشی بال مساوی) INSO 13968-2: استاندارد ملی تولی نبشی فولادی گرم نوردیده (نبشی بال نا مساوی)
روش تولید نبشی پرسی بهتر است یا تولید نبشی فابریک؟
هر دو روش تولید نبشی دارای معایب و مزایای خاص خود است. افراد باید با توجه به هدف خود از خرید نبشی و همچنین بودجه ای که در نظر گرفته اند، یکی از روشهای تولید را انتخاب کنند. اما به طور کل نبشی فابریک همواره کیفیت، دقت ابعادی و وزن بالاتری دارد.
انواع لوله فولادی را در اطرافمان هر روز مشاهده می کنیم: لوله های گاز در ابتدای کنتور گاز خانه های مسکونی یا لوله آب شوفاژ. تمامی این لوله ها فولادی یک وجه مشترک دارند و آن هم مقاومت بالای آنهاست. به دلیل همین مقاومت بالا، کاربرد آنها فقط به منازل مسکونی محدود نمی شود.
با توجه به نیازها و خواسته های صنایع مختلف، انواع لوله فولادی با حفظ برخی از مشخصات و استانداردها تولید می شوند. با توجه به نیاز صنایع مختلف گاهی لوله های فولادی به طول مورد نیاز برش داده شده و مورد استفاده قرار می گیرند.
بیشتر بخوانید: “انواع روشهای برش لوله فولادی“
لوله فولادی چیست؟
لوله فولادی استوانه ای توخالی است که برای انتقال مایعات، نفت و گاز استفاده می شود. البته بعضی لوله های فولادی برای انتقال مایعات و گاز استفاده نمی شوند و کاربردهای ساختمانی دارند مانند لوله های داربست. با توجه به نیاز صنایع مختلف گاهی لوله های فولادی به طول مورد نیاز برش داده شده و مورد استفاده قرار می گیرند مانند ساخت مبل، لوستر یا حتی اجاق گاز.
لوله فولادی چیست؟
هرچه کیفیت و ضخامت این لوله ها بیشتر باشد با اطمینان بیشتر و در زمانی کوتاه تر می توان حجم زیادی از مواد را منتقل کرد و هزینه بالای خرید و نصب این لوله ها در کوتاه مدت قابل جبران خواهد بود. لوله فولادی در جنس های مختلف کربن استیل، استیل، گالوانیزه و آلیاژی تولید می شود.
لازم است بدانید برای اتصال انواع ورق و لوله های فولادی از روش پرچ کاری استفاده می شود. شما عزیزان می توانید برای یکسب اطلاعات بیشتر درباره پرچ کاری، مقاله “پرچ کاری چیست؟ مزایا و محدودیت های آن” را مطالعه نمایید.
انواع لوله های فولادی
انواع لوله های فولادی (آهنی) در ۱۵ گروه قرار می گیرند که در ادامه کاربرد و مشخصات آنها را توضیح می دهیم.
۱- لوله گازی
یکی از لوله های فولادی بسیار مهم، لوله گاز است که جهت انتقال گاز بین شهری و منازل مسکونی استفاده می شود. این مقطع فولادی به به دو صورت نورد گرم و نورد سرد در کارخانه تولید می شود. انواع لوله گاز بر اساس محل قرار گیری به ۲ دسته لوله گاز توکار و لوله گازرو کار تقسیم می شوند.
مشخصات لوله گازی
سایز: بین ½ تا ۸ اینچ
ضخامت: 2.۸ تا ۸.۲ میلی متر
استاندارد: API، IGS، ISIRI 3574
وزن: بین ۷.۶۸ تا ۲۵۵.۹ کیلوگرمبرای شاخه های ۶ متری
این لوله ها کاربردهای زیادی دارند که می توانید از مقاله زیر اطلاعات بیشتری درباره آنها به دست آورید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: لوله گازی، کاربرد و مزایا
لوله گازی چیست؟
۲- لوله اسپیرال
به لوله های فولادی بسیار بزرگ که برای حمل نفت، گاز و آب استفاده می شود، لوله اسپیرال (Spiral Welded Pipe) می گویند. این لوله ها برای این اسپیرال نام دارند که روی آنها جوش های چرخشی یا اسپیرال (Spiral) انجام داده شده است. سایز این لوله ها به ۱۲۰ اینچ (۳۰۴۸ میلی متر) هم می رسد. به دلیل سایز بزرگی که دارند به عنوان ستون های پل یا اسکله نیز به کار می رود.
مشخصات لوله اسپیرال
سایز: بین ۸ تا ۱۲۰ اینچ
ضخامت: 5.۸ تا ۲۵.۴۰ میلی متر
استاندارد: EN 10219، ASTM A139
وزن: ۶۹.۳۸ تا ۱۸۹۳.۲۵ کیلوگرم
لوله های اسپیرال علاوه بر مقاومت در برابر شکست و عدم نیاز به تجهیزات سنگین برای تولید، مزایای بسیاری دیگری هم دارند که در مقاله زیر می توانید آنها را مطالعه کنید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: لوله اسپیرال چیست و چه کاربردی دارد؟
لوله اسپیرال چیست؟
۳- لوله مانیسمان
لوله مانیسمان که در اصطلاح بازاری به مانیسمان معروف است، نوعی لوله بدون درز (Seamless) می باشد. عمده کاربرد این لوله در صنایع حساس است. لوله بدون درز یا لوله مانیسمان به دلیل مقاومت و استحکام بالا و یکپارچگی و نداشتن درزدر صنایع مختلفی کاربرد دارند. از کاربرد لوله های بدون درز مانیسمان می توان به صنایع هسته ای، گاز طبیعی، پتروشیمی، کشتی سازی و دیگ های بخار و غیره اشاره کرد.
مشخصات لوله مانیسمان
سایز: بین ۱/۸ تا ۳۶ اینچ
ضخامت: 1.۲۵ تا ۵۹.۵۴ میلی متر
استاندارد : ASME B36.10
وزن:۰.۲۸ تا ۸۰۷.۶۷ کیلوگرم
در مقاله زیر می توانید درباره این لوله و مشخصات آن اطلاعات بیشتری به دست آورید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: لوله مانیسمان چیست؟
لوله مانیسمان
مواد اولیه برای ساخت لوله مانیسمان، به شکل شمشه (بلوم) می باشد که از طریق حرارت، کشش، غلتک و عبور یک سنبه از شمش فولادی تولید می شود.
برای همین شیوه های خاصی که برای تولید لوله مانیسمان به کار گرفته می شود، سبب می شود قیمت لوله مانیسمان از دیگر لوله های موجود در بازار گران تر باشد. از طریق لینک زیر می توانید قیمت روز لوله مانسیمان را مشاهده کنید.
استعلام قیمت و خرید لوله بدون درز (مانیسمان)
آهن ملل؛ مرجع فروش لوله مانیسمان به صورت آنلاین و حضوری
قیمت روز لوله مانیسمان
۴- لوله a106
یکی دیگر از انواع لوله های بدون درز که کاربرد فراوانی در صنایع مختلف دارد، لوله بدون درز a106 است. لوله a106 تحمل حرارت و فشار بالایی دارد و به همین دلیل در پالایشگاهها، نیروگاهها، کارخانههای پتروشیمی و به طور کل صنایع خاص و حساس استفاده می شود. این لوله در سه گرید A، B، C با ترکیب شیمایی متفاوت تولید می شود.
مشخصات لوله A106
سایز: بین ⅛ تا ۴۸ اینچ
ضخامت: 1.۲۴ تا ۶۳.۵ میلی متر
استاندارد : ASME B36.10، ASTM A106
وزن: ۰.۲۸ تا ۴۵۳.۴۳ کیلوگرم
در مقاله زیر می توانید اطلاعات بیشتری درباره این لوله به دست آورید.
لوله های داربست لوله های ۶-۳متری هستند که برای عملیات موقت مانند نماکاری و تعمیرات ساختمان، برپایی نمایشگاهی، نصب تأسیسات و غیره استفاده می شود. این لوله ها در دو نوع سبک و سنگین و برای شرایط وزنی مختلف تولید شده اند.
مشخصات لوله داربست
سایز: 1.۹ اینچ (۴۸.۵ میلی متر)
ضخامت:۳.۲ و ۴ میلی متر
استاندارد : EN 39، ISIR 15443
وزن: ۱.۷۸ تا ۴.۳۷ کیلوگرم
برای اطلاعات بیشتر درباره این لوله ها می توانید مقاله زیر را مطالعه کنید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: لوله داربست چیست و مشخصات آن
لوله داربست چیست؟
۶- لوله لنس
لوله لَنس (Lance Pipe) به لوله هایی می گویند که برای انتقال گاز اکسیژن در کوره های ذوب استفاده می شود. این لوله ها می توانند تا دمای بالای ۳۰۰۰ درجه سانتی گراد را تحمل کنند. به همین دلیل در تمیز کردن و شست و شوی پاتیل های تولیدی، مخزن های بزرگ، نازل ها و سیستم های اسلاید گیت به کار می روند.
مشخصات لوله لَنس
سایز: حداقل بین ۹.۷ تا ۳۳.۲ میلی متر و حداکثر بین ۱۰.۱ تا ۳۳.۸ میلی متر (نوع سبک)
ضخامت: ۱.۸ تا ۴.۰۵ میلی متر
استاندارد : IS 10577-1982
وزن: بین ۰.۳۶۱ تا ۲.۹۷ کیلوگرم (انتهای صاف)
این لوله ها در ۳ دسته سبک، متوسط و سنگین تولید می شوند. در مقاله «لوله لنس چیست»می توانید درباره محصول بیشتر بخوانید.
۷- لوله گوشتدار
لوله گوشتدار از دسته لوله های فولادی هستند که ه دلیل ضخیم بودن دیواره های آن به لوله گوشتی در بازار معورف است. لوله های گوشتدار به دلیل ضخامت دیواره های آن قابلیت جوش پذیری ندارند. اصولا برای انتقال مایعات از اینی تیوب ها استفاده می شود. ضخامت این تیوب ها از حد معمول بالاتر است زیرا باید فشار زیادی را تحمل کنند.
در مقاله زیر می توانید اطلاعات بیشتری درباره این لوله بخوانید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: لوله گوشت دار چیست و چه کاربردهای دارد؟
لوله گوشتدار چیست؟
۸- لوله مبلی
لوله مبلی از انواع لوله آهنی است و که توسط نورد سرد و از ورق روغنی تولید شود. به همین دلیل به این لوله ها لوله روغنی نیز می گویند. به دلیل اینکه ورق روغنی برای تولید این لوله ها ضخامت کمی دارد به لوله لوله سبک نیز معروف هستند.
از لوله های مبلی به دلیل وزن سبک در تولید انواع لوازم خانه (مبل و صندلی) و آشپزخانه (اجاق گاز) دوچرخه و موتور سیکلت و ساخت قطعات خودرو استفاده می شود. انواع لوله مبلی عبارت است از: ۱.لوله سبک بدون درز ۲.لوله سبک درزدار.
مشخصات لوله مبلی
سایز: 10 تا ۷۶ میلی متر
ضخامت: ۰.۴ تا ۱.۵ میلی متر
استاندارد : EN 10219-2، DIN 2394-1
وزن: ۱.۰۲۲ تا ۱۶.۶۰۰ کیلوگرم
۹- لوله api
لوله های api از انواع لوله های آهنی است که بر اساس استاندارد آمریکایی (American Petroleum Institute) یا API تولید می شوند. از این لوله ها برای انتقال حجم بالای نفت و گاز با حداکثر سرعت استفاده می شود. لوله های api چقرمگی بالایی دارند به این معنی که می توانند انرژی زیادی را جذب کنند و در برابر شکست بسیار مقاومند.
مشخصات لوله api
سایز: 0.۴۰۵ تا ۸۰ اینچ
ضخامت: ۱.۷ تا ۳۹.۶۷ میلی متر
استاندارد : API 5L
از کاربردهای لوله api می توان به مواردی همچون مبدل های گرمایی، آبرسانی صنعتی، لوله های انتقال نفت وگاز و عایق کردن کابل های فشار قوی برق اشاره کرد.
۱۰- لوله آتشخوار
لوله آتشخوار نوعی لوله صنعتی با آلیاژ خاص است. جنس لوله های آتشخوار به گونه ای است که در برابر فشار و حرارت های بالا مقاومت خوبی دارند به همین جهت برای انتقال گازهای پرفشار و مایعات با حرارت بالا استفاده می شوند.
لوله های آتشخوار با توجه به ویژگی بارزی که دارند، کاربرد وسیعی در صنایع مختلف دارند. معمولا صنایعی که با گرما و حرارت های بالا سروکار دارند، از لوله های آتشخوار استفاده می کنند. در مقاله لوله آتشخوار چیست می توانید درباره ویژگی های این لوله بیشتر بخوانید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: لوله آتشخوار به همراه ویژگی ها و کاربرد آن در صنایع
لوله آتشخوار چیست؟
۱۱- لوله جدارچاه
لوله جدار چاه یکی دیگر از انواع لوله های آهنی است که شیارهای لوزی شکل یا نواری مانند دارد. از این لوله برای محافظت دیواره چاه و از ریزش چاه جلوگیری می کند. شیارهای این لوله باعث می شود تا آب به راحتی به داخل چاه بریزد و از ریختن ذرات بزرگتر ماسه جلوگیری شود. در مقاله «معرفی لوله جدارچاه» می توانید درباره انواع و کاربرد آن اطلاعات بیشتری به دست آورید.
۱۲- لوله صنعتی
لوله صنعتی معمولا از جنس فولادی است و استحکام بیشتری نسبت به بقیه لوله های فولادی دارد. در واقع لوله های صنعتی طیف وسیعی از انواع لوله را در بر می گیرد که لوله های آهنی تنها بخشی از آنها محصوب می شود. جنس این لوله ها به غیر از فولاد از مواد دیگری مانند چدن، پلاستیک، مس و برنج تولید می شوند.
نوع آهنی این لوله ها از ورق سیاه و به صورت درزدار و و بدون درز تولید می شود. کاربرد لوله صنعتی شامل انتقال سیالات، ساخت پل های فلزی، صنایع پتروشیمی، ساختمان سازی و غیره می شود.
۱۳- لوله گالوانیزه
لوله گالوانیزه، لوله ای است که در برابر خوردگی و فرسایش مقاومت و استحکام بالایی دارد. طول لوله گالوانیزه، تقریبا ۶ متر است. لوله گالوانیزه شامل اتصالاتی مانند کمربند، قفل و برشن است و به وسیله دنده پیچ ها به هم متصل می شود و با مواد آب بندی می شود. انواع لوله گالوانیزه از لحاظ گالوانیزه کردن به ۲ دسته گرم و سرد و از لحاظ وزن به ۳ دسته سبک، متوسط و سنگین تقسیم می شود.
مشخصات لوله گالوانیزه
سایز: 1/۲ تا ۶ اینچ (۴۸.۵ میلی متر)
ضخامت: ۲ تا ۵.۴ میلی متر
استاندارد : ASTM A53، ISIR 3765
وزن: ۰.۹۷ تا ۲۱.۶۷ کیلوگرم
۱۴- لوله استیل
لوله استیل یا لوله استنلس استیل (Stainless Steel) از انواع لوله های آهنی است که مقاومت بالایی در برابر مواد خورنده دارد. از لوله استنلس در بسیاری از بخش های صنعت مورد استفاده قرار می گیرد از جمله صنایع شیمیایی و دارویی. از دیگر کاربردهای لوله استنلس استیل می توان به صنعت مواد غذایی اشاره کرد. در این صنعت برای انتقال مواد خوراکی بدون تغییر رنگ و بو از لوله استنلس استیل استفاده می شود.
15- لوله درزدار
یکی از انواع لوله های آهنی، لوله درز است. برای تولید لوله درزدار ورق ها را با ضخامت خاص برش می دهند و از میان غلتک عبور می دهند. سپس غلتک ها، لبه های ورق را به فرم دلخواه فرم می دهد و شبیه به لوله می شود، به لوله های تولید شده به این روش، لوله درزدار یا لوله درز مستقیم می گویند.
اینکه چه کارخانه ای هر کدام از این لوله ها را تولید می کند، لوله تولیدی هر کارخانه چه ویژگی هایی دارد و با چه مشخصاتی تولید می شود، موضوع مقاله «معرفی کارخانه های تولید لوله فولادی در ایران» است که می توانید در لینک زیر آن را مشاهده کنید. در این مقاله کارخانه های تولید لوله در ایران و لوله های تولیدی آن ها بررسی شده اند.
کارخانه تولید لوله فولادی
مزایای لوله فولادی
مزایای لوله فولادی
لوله های فولادی مزایای مختلفی دارند از جمله :
مقاومت زیاد در برابر فشار
مقاومت بالای سطح داخلی در برابر خوردگی
ایمنی زیاد
گستردگی سیستم های محافظت در برابر خوردگی
امکان تولید وسیع با قطر و ضخامت مختلف
امکان فرآیند الکترولیز
انتقال سریع نفت و گاز
به کارگیری سیستم های داخلی و خارجی محافظ زنگ زدگی بر قیمت آن می افزاید. ممکن است پوشش و دیوارها طی مرحله لوله کشی آب و فاضلاب توسط شخص ثالث آسیب ببیند. لوله ها را می توان بر اساس جنس، کاربرد و نحوه اتصالات آن ها به دسته های مختلفی تقسیم بندی کرد که روش ها و هزینه های مختلفی دارند.
از لینک زیر می توانید درباره انواع لوله کشی ساختمان و هزینه های آن اطلاع پیدا کنید.
پیشنهاد کارشناس آهن ملل: روش های لوله کشی ساختمان همراه با هزینه آنها
انواع لوله کشی ساختمان
البته در کنار لوله های فولادی لوله های دیگری مانند لوله های مسی استفاده می شود که مقاومت در برابر خوردگی بالایی دارند. به همین دلیل از لوله های مسی برای سیستم های تهویه، لوله کشی و سیستم های حرارتی استفاده می شوند. بارزترین ویژگی لوله های مسی مقاومت بالا در برابر خوردگی می باشد.
با این حال به دلیل محدودیت های مکانیکی و هزینه های بالا، از لوله های فولادی به جای لوله های مسی استفاده می شود. به عنوان مثال لوله های مسی را نمی توان در سایزهای بسیار بزرگ تولید کرد. در مقاله زیر اطلاعات جامع تری می توانید درباره این لوله ها به دست آورید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: لوله های مسی و کاربرد آن ها چیست؟
لوله های مسی
کاربرد لوله فولادی
همانطور که گفته شد لوله های فولادی مقاومت بالایی در برابر فشار و خوردگی دارند و عمده استفاده از لوله های فولادی برای انتقال مایعات و سیالات می باشد. به هر میزانی که ضخامت و کیفیت لوله های فولادی بیشتر باشد، میزان تحمل فشار آن نیز بالاتر خواهد بود. لوله های فولادی کاربرد بسیار وسیعی در صنعت ساخت و ساز دارند و از لوله های فولادی برای انواع لوله کشی های توکار ساختمان استفاده می شود.از دیگر کاربردهای لوله های فولادی می توان به موارد زیر اشاره نمود:
استفاده در ساخت لوازم خانگی
استفاده در صنعت خودروسازی
استفاده در صنعت ساختمان سازی
داربست
استفاده در پل سازی
استفاده در صنعت کشاورزی
استفاده در مراکز تفریحی
استفاده در ساخت تجهیزات پزشکی
کاربرد لوله های فولادی
محاسبه آنلاین وزن لوله فولادی
وزن لوله فولادی از مهمترین فاکتورهای محاسبه قیمت لوله است، هر چه وزن یک لوله بیشتر شود، قیمت آن بالاتر می رود. برای محاسبه وزن لوله باید قطر داخلی، ضخامت و طول آن را داشته باشید، شرکـت آهن ملل این امکان را فراهم کرده است تا بتوانید از لینک زیر وزن لوله فولادی را به صورت آنلاین محاسبه کنید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: وزن انواع لوله فولادی
محاسبه آنلاین وزن لوله فولادی
فرآیند تولید لوله فولادی
لوله های فولادی حداکثر تا قطر ۲۴ اینچ تولید میشوند و امکان تولید لوله هایی با قطر ۴۲ اینچ تنها در کشور چین و آمریکا وجود دارد. طول لوله های فولادی معمولاً به صورت شاخه های 6 متری است. به طور کلی قطر انواع لوله فولادی بر میزان تحمل فشار این لوله تأثیر میگذارد. لوله های فولادی که قطر آن ها از ۱۲ اینچ کمتر است، قطر اسمی و خارجی متفاوتی دارند ولی در لوله هایی با قطر بیشتر از ۱۴ اینچ، قطر اسمی و خارجی لوله برابر است.
فرآیند تولید لوله های فولادی
پیشنهاد مطالعه: برای کسب اطلاعات بیشتر درباره تولیدکنندگان لوله فولادی در ایران، مقاله “برترین تولیدکنندگان لوله فولادی در ایران” را مطالعه نمایید.
روش جوش دادن: در این روش ورق های فولادی را دور قالبی می پیچند و بعد از آن درز لوله را لحیم کاری می کنند. این عمل را در اصطلاح جوش دادن می گویند. لوله های که به این روش تولید می شوند، از قیمت مناسب تری برخوردار هستند. با این حال، این نوع لوله ها به اندازه لوله هایی که به روش زیر تولید می شوند، پایدار نیستند.
روش قالب خمیری و یا بدون درز: در این روش فولاد داغ را وارد قالب کرده و به این ترتیب به لوله شکل داده می شود. در این روش می توان لوله هایی با قطر ۵۰۰ mm تولید کرد. این لوله ها از قیمت زیادی برخوردار هستند و کیفیت و اطمینان بیشتری دارند.
روش قالب گیری: این روش تولید لوله، روش رایجی نمی باشد. در روش قالب گیری، مایعی داغ را درون قالب ها ریخته و به لوله تبدیل می کنند. این روش به اندازه روش بدون درز قابل اطمینان نمی باشد و به آسانی در برابر ضربه ترک نمی خورد.
پیشنهاد مطالعه: برای کسب اطلاعات بیشتر درباره فرآیند تولید لوله و پروفیل، به مقاله “انواع لوله و پروفیل و فرایند تولید آنها” مراجعه نمایید.
لازم است بدانید لوله و پروفیل از لحاظ اقتصادی بسیار مقرون به صرفه می باشند. خم کردن لوله و پروفیل در صنایع مختلف مانند هوا فضا، صنایع شیمیایی، لوازم برقی خانگی و غیره کاربرد دارد. روش های متعددی برای خم کردن لوله فولادی وجود دارد. هزینه مربوط به خدمات خمکاری لوله فولادی به نوع روش خمکاری لوله و دستگاه مورد استفاده بستگی دارد.
مجموعه آهن ملل مناسب ترین و به روزترین قیمت لوله فولادی را به شما مشتریان عزیز ارائه می دهد.
کلام آخر
لوله فولادی نوعی لوله استوانه ای بلندی است که برای جابه جایی و انتقال سیالات، ساخت سازه های موقف استفاده می شود. البته این لوله فقط برای انتقال نفت و گاز و آب استفاده نمی شود و برای موارد دیگری مانند ساخت سازه های موقف (داربست) و لوازم خانه و اداره و قطعات صنتعتی (لوله اگزوز) نیز به کار می رود.
آرماتوربندی سقف دال بتنی، پس از اجرای ستونها انجام میشود. در این روش، ابتدا کل سقف قالببندی شده و مانند تیرها شمعگذاری میشود. قالب بندی سقف دال بتنی با استفاده از قالب فلزی یا قالب چوبی اجرا میشود. سپس با توجه به نوع دال که یک طرفه یا دو طرفه و همچنین مجوف یا توپر است، آرماتوربندی سقف انجام شده و بتن ریزی میشود. نحوه اجرا و نوع بتنریزی در هر کدام از این دالها متفاوت و شامل نکات کلیدی است که در این مقاله به طور کامل و با جزئیات به آنها میپردازیم.
نسخه صوتی مقاله آرماتوربندی سقف دال بتنی
معرفی سقف دال بتنی و انواع آن
سقف دال بتنی به دلیل صُلبیت بسیار بالا و عملکرد لرزهای مناسبش محبوبیت بالایی در جهان دارد، اما در ایران به دلیل وزن بالاتر، سرعت اجرای کمتر و هزینه بیشتر نسبت به سایر سقفها، کمتر استفاده میشود. در واقع سقف های دال بتنی بیشتر در سازههای تجاری اسکلت بتنی با بارگذاری زیاد یا دهانههای بلند استفاده میشوند، اما در ساختمانهای مسکونی با دهانههای متعارف، اجرای سقف تیرچه بلوک بهصرفهتر است.
نکته: علاوه بر اسکلت بتنی، اجرای سقف دال بتنی در اسکلت فلزی نیز با لحاظ تمهیداتی قابل اجرا است.
انواع دال بتنی از نظر مکانیزم انتقال بار به دو نوع یک طرفه و دو طرفه تقسیم میشوند. اگر نسبت طول به عرض دال کمتر از ۲ باشد، دال دوطرفه و اگر این نسبت بزرگتر یا مساوی ۲ باشد دال یک طرفه خواهد بود.
دال یکطرفه a>2b
دال دوطرفه a<2b
همچنین به لحاظ نحوه اجرا و نوع بتن ریزی، دالها به دو دسته توپر و مجوف تقسیم میشوند.
در مورد دال بتنی و انواع آن در مقاله زیر بیشتر بخوانید.
# حتما بخوانید
پیشنهاد آهن ملل: معرفی دال بتنی و انواع آن
دال بتنی چیست
آرماتوربندی سقف دال بتنی
نحوه آرماتوربندی سقف دال بتنی، اصولا بر اساس توپر یا توخالی (مجوف) بودن دالها تفکیک میشود. به همین دلیل با توجه به نوع دال بتنی، نکات اجرا و نوع بتن ریزی آنها متفاوت بوده و در ادامه به این ترتیب آموزش داده می شود:
۱- اجرای سقف دال بتنی توپر
۲- اجرای سقف دال بتنی مجوف (کوبیاکس، یوبوت، وافل)
۳- اجرای سقف دال بتنی پیش تنیده
۱- اجرای سقف دال بتنی توپر (تخت و تیر-دال)
دالهای توپر، دالهایی هستند که هیچ حفرهای در آنها ایجاد نشده است. دالهای توپر به دو صورت «تخت» و «تیر- دال» با یا بدون سرستون اجرا میشوند.
در سیستم تخت هیچگونه تیری وجود نداشته و ستونها از طریق دال تخت به یکدیگر متصل میشوند. صلبیت کمتر این دالها موجب بروز محدودیتهایی در طرح و اجرای آنها است.
نوع تیر- دال یکی از صلبترین سیستمهای سقف است که علاوه بر اجرای دال بتنی، تیرهای اصلی نیز در چهار طرف اجرا شده و موجب کلاف شدن سازه و عملکرد صلبتر آن میگردد.
مراحل اجرای سقف دال بتنی توپر
قالب بندی دال های توپر، مشابه دال های مجوف است. یعنی پس از قالببندی با توجه به یک یا دو طرفه بودن دال، آرماتوربندی سقف در یک یا دو شبکه بالا و پایین انجام میشود. در دالهای نازکتر، آرماتوربندی تنها در یک ردیف در قسمت پایین دال و در دالهای ضخیمتر در دو ردیف بالا و پایین انجام میشود. (شبکه مش به صورت بالا و پایین اجرا میشود)
همچنین آرماتورهای خمشی دالهای یک طرفه تنها در جهت طولی و در دالهای دو طرفه در هر دو ردیف طولی و عرضی اجرا میگردد.
نکته: در دالهای یک طرفه نیز حداقل آرماتور در جهت عرضی جهت کنترل تنشهای حرارتی و جلوگیری از ترک در دال مورد استفاده قرار میگیرد.
پس از اتمام آرماتوربندی نوبت به کنترل نوع، فاصله و سایز میلگردها، خمهای انتهایی، طول مهاری و اطمینان از صحت قالب بندی است. پس از این مرحله، بتن ریزی سقف، ویبره و تسطیح بتن سقف انجام میشود.
نکات اجرایی سقف دال بتنی توپر
یکی از مهمترین نکات در اجرا این نوع سقف، رعایت الزامات قالب بندی، آرماتوربندی و بتنریزی است.
نکته دیگر توجه به عملآوری بتن است. این مسئله به دلیل گستردگی سطح دال و احتمال وقوع ترکهای کششی و همچنین زمان بازکردن قالبها و برداشتن پایههای اطمینان اهمیت دارد؛ زیرا هر گونه سهلانگاری و بیدقتی در این امر، موجب افزایش ترک و خیز سقف خواهد شد.
قبل از بتنریزی دال، نسبت به نصب صفحات فلزی در لبههای کار جهت اتصال نما اقدام کنید.
در همه دالها در نقاطی مانند محل قرارگیری تاور کرین، راهپله یا رمپها باید میلگرد انتظار پیش بینی کرد. در صورت عدم نصب میلگردهای انتظار، ادامه کار با مشکل مواجه خواهد شد.
ایده سقف های مجوف در دال های بتنی به منظور حذف بتن در قسمت هسته مرکزی یا نواحی کششی دالها جهت کاهش بار مرده و حصول دهانههای بلندتر شکل گرفت. معروفترین دالهای مجوف عبارتند از:
کوبیاکس
یوبوت
گرین وافل
سقف حبابی (بابل دک)
سیستم تمامی انواع دال های مجوف تقریبا مشابه هم است، ولی از نظر طراحی، شیوه اجرا و قالبهای به کار رفته، تفاوتهایی با یکدیگر دارند. از مزایای اجرای سقف دال مجوف نیز کاهش بار مرده ساختمان و بالطبع بهینهسازی المانهای سازهای و فونداسیون، امکان حصول دهانههای بلند بدون ستون، تامین پارکینگ بیشتر، انعطافپذیری در معماری، کنترل خیز و سرعت اجرای این نوع سقفها است.
نکته: این سیستمها تنها در دهانههای بلند و یا موارد اضطرار در معماری جهت حذف ستونهای میانی کاربرد دارند و در پروژههای کوچک توجیه اقتصادی ندارند.
در ادامه، اجرای دال مجوف در سه نوع پرکاربرد کوبیاکس، یوبوت و وافل را بررسی میکنیم:
سقف کوبیاکس یکی از انواع سقف های مجوف I شکل است که در دسته دال بتنی دو طرفه قرار میگیرد. ماژولها و اجزای اصلی این سقف شامل قفسه های نگهدارنده (Cage)، گویهای پلاستیکی (از جنس پلیاتیلن یا پلیپروپیلن)، خرپای فلزی با میلگردهای A3، بتن و شبکه مش فوقانی و تحتانی است.
قفسههای نگه دارنده در دو نوع تخت با ارتفاع ۱۰، ۱۴، ۱۸، ۲۰ و ۲۲ سانتیمتر برای دالهای تا ضخامت نهایی ۳۵-۳۰ سانتیمتر و نوع کروی با ارتفاع گوی ۱۸، ۲۲.۵، ۳۱.۵، ۳۶، ۴۰.۵ و ۴۵ سانتیمتر برای دالهای با ضخامت نهایی ۶۰-۳۵ سانتیمتر به کار میروند (ابعاد مذکور در قالبهای تولیدی برندهای مختلف، متغیر است).
کیج ماژولهای کوبیاکس به صورت شاخهای در طولهای ۲.۵ متری تولید شده و فاصله بین گویها حدودا ۵ سانتیمتر است.
مراحل اجرای سقف دال بتنی کوبیاکس
برای اجرای سقف های کوبیاکس باید پس از اجرای ستونها ابتدا کل سقف مشابه دال بتنی معمولی با استفاده از قالب چوبی یا فلزی قالببندی شود. سپس شبکه مش تحتانی اجرا میشود.
پس از تکمیل آرماتوربندی و نصب اسپیسرها، گویها مطابق با نقشههای اجرایی روی سقف پهن شده و با استفاده از سیم آرماتوربندی به شبکه مش تحتانی متصل میشوند. تنها استثنا در مراحل اجرای سقف کوبیاکس این است که گویها نباید در محدوده اطراف ستونها و دیوارهای برشی نصب شوند.
پس از تکمیل نصب گویها، شبکه مش فوقانی اجرا شده و در نهایت سقف آماده بتنریزی میشود.
نکته: قطر و فواصل آرماتورهای تحتانی و فوقانی بر اساس نیازهای طراحی تعیین میشود. معمولاً مش فوقانی سایز کمتر یا فواصل آرماتورگذاری بیشتری دارد.
در نهایت پس از کنترل مجدد قالببندی، شبکه آرماتور، نحوه قرارگیری گویها و اطمینان از صحت عملیات اجرایی، سقف با استفاده از روشهای مرسوم بتن ریزی و ویبره میگردد.
نکات تکمیلی و جزئیات حرفهایتر برای اجرای سقف دال بتنی کوبیاکس را می توانید در مقاله زیر بخوانید.
سقف یوبوت، یکی دیگر از دال های مجوف I شکل با عملکرد دو طرفه است که از تیرچههای عمود بر هم تشکیل شده است. این سقف از نظر اجرایی بسیار شبیه به سیستم کوبیاکس است. تفاوت اصلی آنها در پُرکنندههای میانی دال است، به این صورت که در کوبیاکس از گویهای کروی و در یوبوت از قالبهای مکعبی از جنس پروپیلن استفاده میشود.
مراحل اجرای سقف دال بتنی یوبوت
در اجرای سقف دال بتنی یوبوت، ابتدا قالب بندی سقف مانند دال تخت معمولی انجام میشود، سپس شبکه مش زیرین اجرا میگردد.
در مرحله بعد، قالبهای مکعبی مطابق با نقشه سازه در فواصل مشخص کنار یکدیگر قرار میگیرند. بعد از آن تسمههای هر قالب از ۴ طرف به سایر قالبها متصل میشود تا فاصله آنها تثبیت گردد. توجه داشته باشید قالبهای یوبوت، نقش سازهای ندارند و فقط برای حذف بتن و ایجاد حفره در قسمت میانی دال استفاده میشوند.
پس از نصب قالبها و قبل از اجرای شبکه مش فوقانی، آرماتورهای برشی و خمشی تقویتی و یا تیرچههای خرپایی بین بلوکها قرار میگیرد. این کار الزامی نیست و در صورت نیاز انجام میشود.
سپس شبکه مش فوقانی اجرا شده و عملیات بتن ریزی و ویبره سقف انجام میگیرد.
مهمترین تفاوت در اجرای سقف یوبوت، بتن ریزی دو مرحلهای آن است. این کار برای جلوگیری از شناور شدن قالبهای ته بسته روی بتن و همچنین جلوگیری از نفوذ بتن در قالبهای ته باز انجام میشود. مخصوصاً در استفاده از یوبوتهای معمولی توصیه میشود برای جلوگیری از بلند شدن آنها هنگام بتن ریزی، شبکه مش توسط سیم آرماتوربندی در فواصل ۱ متری به پروفیل زیر قالب دال بسته شود.
نکته: خرد شدن یا سوراخ شدن قابها موجب نفوذ بتن و افزایش بار مرده سقف میگردد. در صورت زیاد بودن قالبهای آسیب دیده باید قبل از بتن ریزی نسبت به ترمیم و پوشش آنها اقدام شود.
پس از بتن ریزی مرحله اول، ویبره کامل و گیرش اولیه بتن انجام میشود. بتن ریزی لایه دوم باید بلافاصله پس از گیرش اولیه بتن تحتانی آغاز شود تا از ایجاد درز سرد بین دو لایه و تمرکز شدید تنشها اجتناب گردد.
در ادامه و پس از بتن ریزی کامل، ماله کشی و پرداخت سطح دال تا تراز مورد نظر و مدفون شدن بلوکها انجام میشود. اجرای این نوع سقف دال بتنی در این مرحله تمام می شود، اما می توانید در مقاله زیر با این نوع سقف و نکات تکمیلی اجرای آن بیشتر آشنا شوید.
به طور کلی سقف های وافل به دو روش تخت و مدولار اجرا میشوند. این دو روش در اکثر مراحل یکسان هستند، با این تفاوت که در روش مدولار عموما نیازی به تسطیح سقف نیست، اما در روش تخت معمولا از قالبهای فلزی برای ایجاد سطحی یکدست استفاده میشود.
اصلیترین تجهیزات برای اجرای این سقف شامل موارد زیر میشود:
قالبهای وافل
لوله داربستی و جک
پروفیل لوله و قوطی یا چهارتراش
قالبهای فلزی یا چوبی و یا ورق برای اجرای مناطق توپر سقف
همچنین سقف های وافل با توجه به یک طرفه و دو طرفه بودن جزئیات اجرای متفاوتی دارند که میتوانید در مورد آن در مقاله مربوطه بیشتر بخوانید.
ابتدا باید زیرسازی سقف وافل انجام شود. این کار با شمعبندی یا استفاده از لولههای داربستی انجام میشود. در مرحله بعد، قوطیکشی یا شاسیکشی اصلی و پس از آن قوطیکشی فرعی اجرا میشود.
پس از قوطی کشی و اطمینان از اتصال مناسب قوطیها به شمعها نوبت چیدمان قالبهای وافل است.
سپس آرماتوربندی سقف وافل با توجه به نقشه سازه اجرا میشود.
پس از تکمیل آرماتوربندی و مش گذاری، بتن ریزی انجام میشود. بتن ریزی این نوع سقف آسان است و بتن به راحتی فضای بین تیرچهها و سطح روی قالبها را می پوشاند.
پس از سخت شدن بتن سقف، مرحله آخر بازکردن قالبهای وافل فرا میرسد. این قالبها را میتوان پس از پاکسازی، در محل دیگری استفاده کرد.
۳- اجرای سقف دال بتنی پس تنیده
یکی دیگر از انواع دال های بتنی، سیستم دال بتنی پس تنیده است. اجرای سقف دال بتنی پس تنیده جهت کاهش ضخامت سقف و ایجاد دهانههای بلند صورت میگیرد. نکته مهم در انتخاب این سقف، بالابودن هزینه تمام شده آن است. زیرا به نیروی اجرایی ماهر و استفاده از تجهیزات خاص نیاز دارد. به همین دلیل این سقف فقط در دهانههای بلند یا تحت بارگذاری ویژه، توجیه اقتصادی دارد.
در این سیستم، تلاش میشود با اعمال نیروی فشاری مضاعف به بتن، بخشی از تنشهای کششی خنثی شده و توانایی باربری مقطع افزایش یابد.
عناصر اصلی این سیستم را میتوان اینگونه بیان کرد:
کابلها
غلافهای گالوانیزه
قطعات شیپوری
صفحات مهاری
گوهها
در این بین، کابلها مهمترین عضو دال های پس تنیده هستند. این کابلها در انواع تک تا ۵۰ رشته به صورت روکش دار و بدون روکش تولید میشوند که نوع ۷ رشته آن متداولتر است.
به دلیل پیچیده بودن و نیاز به تخصص بالا، آموزش نحوه اجرای سقف دال بتنی پیش تنیده از حوصله این مقاله خارج بوده و در آینده برای آموزش آن، مقالهای جداگانه در نظر خواهیم گرفت.
سخن آخر
آرماتور بندی سقف دال بتنی معمولا در ساختمان های تجاری با بارگذاری زیاد یا دهانههای بلند استفاده میشود و برای سازههای کوچک توجیه اقتصادی ندارد. روش اجرای سقف دال بتنی با توجه به توپر و مجوف (توخالی) بودن و همچنین یکطرفه یا دوطرفه بودن دال، شامل جزئیات متفاوتی است که در این مقاله به طور کامل به آنها پرداخته شد.
پینوشت: برخی از نکات اجرایی و حرفهای این مقاله برگرفته از منبع زیر است. منبع: «فوت و فنهای ساختمانسازی» – انتشارات نوآور – تالیف دکتر عبدالله چراغی
آرماتور چیست؟ معرفی انواع آرماتور و مزایای آرماتوربندی
آرماتورها ( reinforcement rebar) در واقع میلگردهای هستند که تغییر شکل یافته و به صورت شبکه ای به هم متصل شده اند. آرماتورها در بتن مسلح و سازه های ساختمانی استفاده می شوند.
استفاده از آرماتورها در بتن که به آن آرماتور بندی می گویند، به منظور تقویت نیروی کششی بتن و در نتیجه افزایش استحکام و مقاومت کلی سازه صورت می گیرید. برای بهبود کیفیت اتصال میلگرد با بتن، معمولا از میلگردهای آجدار برای آرماتوربندی استفاده می کنند. برای آنکه دقیقا بدانیم آرماتور چیست، چه انواعی دارد و از چه میلگردهایی در آرماتوربندی استفاده می شود، با این مقاله از آهن ملل همراه باشید.
نسخه صوتی مقاله آرماتور چیست؟
آرماتور چیست؟
معمولا لغات میلگرد و آرماتور به جای یکدیگر استفاده می شوند، اما آرماتور (reinforcement rebar) و میلگرد (rebar) با یکدیگر تفاوت دارند. فرق آرماتور و میلگرد بسیار ساده است. میلگرد یک نوع پروفیل تو پر از جنس فولاد است که سطح مقطع دایره ای دارد. در صورتی که روی میلگرد عملیاتی که منجر به تغییر شکل ظاهری آن شود (مانند برشکاری، خمکاری، جوشکاری یا بستن با سیم مفتول) انجام گیرد و از آن در سازه استفاده شود، دیگر به آن میلگرد گفته نمی شود. در این حالت باید به آن آرماتور یا reinforcement rebar (میلگرد تغییرشکل یافته) گفت.
در واقع اینگونه می توان گفت که آرماتورها میلگردهای تغییر شکل یافته ای هستند که آماده قرارگیری در بتن می باشند. و یا به عبارتی دیگر، زمانی که میلگرد تغییر شکل داده شده و آماده بتن ریزی باشد، به آن آرماتور می گویند.
نکته: انواع میلگرد نیز از جنبه های گوناگون قابل دسته بندی هستند، مانند شکل ظاهری، جنس، محل استفاده و .. برای آشنایی بیشتر با انواع میلگرد و معیارهای دسته بندی آن ها مقاله زیر را مطالعه نمایید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: مطالعه مقاله انواع میلگرد و کاربرد آن ها
انواع میلگرد
آرماتور بندی چیست؟
زمانی که آرماتورها را در کنار یکدیگر قرار داده و اتصال بین آن ها از طریق بست فلزی، سیم آرماتوربندی یا جوشکاری صورت گیرد، به این کار، آرماتور بندی می گویند. آرماتوری بندی یکی از اصولی ترین روش های ساختمان سازی با استحکام بالا است. زیرا بتن حالتی خمیری دارد و به هر شکلی در می آید، اما استفاده از آرماتور در بتن یا به اصطلاح استفاده از بتن مسلح، باعث می شود سازه به شکل دلخواه و مطابق با اصول مهندسی شکل بگیرد.
در واقع در آرماتوربندی ساختمان، میلگردها به اشکال مختلف خم یا برش می خورند و به هم جوش داده یا با سیم متصل می شوند؛ در نهایت یک سازه اسکلت مانند تولید می شود که به وسیله آرماتورها ساخته شده است. در انتها بر روی آرماتورها، بتن ریخته شده و به این شکل، ساختمانِ در دست احداث، چندین برابر مقاوم تر و مستحکم تر از بتن ریزی بدون آرماتور خواهد بود. مشخصات آرماتورهای به کار رفته در آرماتوربندی مانند قطر میلگرد، ابعاد چشمه و … با توجه به نوع کاربری و میزان بارگذاری محاسبه شده و اجرا می گردد.
توصیه می کنیم برای آشنایی با مراحل آرماتوربندی در قسمت های مختلف ساختمان مقاله زیر را مطالعه نمایید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: مطالعه مقاله اجرای آرماتوربندی ساختمان به همراه الزامات و مراحل آرماتوربندی
اجرای آرماتوربندی ساختمان
انواع آرماتور
به طور کلی تمام آرماتورهایی که در سازه های بتن آرمه استفاده می شوند را می توان به دو دسته آرماتور طولی و آرماتور عرضی تقسیم کرد.
آرماتور طولی یا آرماتور اصلی
هر میلگردی که در راستای طول عضو (تیر یا ستون) استفاده شود آرماتور طولی یا اصلی نامیده می شود. آرماتورهای طولی جهت تحمل خمش در تیر به کار برده می شوند. جهت اجرای آرماتورهای طولی معمولا از میلگرد A3 با قطر ۱۰ الی ۵۰ میلی متر استفاده می شود.
آرماتور عرضی یا آرماتور فرعی
به هر میلگردی که در راستای عرض عضو و عمود بر میلگرد طولی استفاده شود آرماتور عرضی می گویند و جهت تحمل برش و پیچش و جلوگیری از گسترش ترک در تیر به کار برده می شود. برای آرماتور عرضی معمولا از میلگردهایی با قطر ۶ تا ۱۲ میلی متر استفاده می کنند.
استفاده از انواع میلگرد تقویتی در آرماتوربندی
در آرماتور بندی ساختمان ها از هر دو نوع میلگرد اصلی و میلگرد تقویتی به عنوان آرماتور طولی و عرضی که در بالا اشاره کردیم، استفاده می شود. میلگردهای اصلی همان میلگردهای اولیه هستند که تغییر شکلی در آن ها داده نشده باشد. میلگردهای تقویتی نیز در واقع همان آرماتورهای هستند که برای تقویت سازه استفاده می شوند و در بازار به جای آرماتور تقویتی به آن ها میلگرد تقویتی می گویند. آرماتور تقویتی یا همان میلگرد تقویتی انواع متفاوتی دارد و همگی از شمش های فولادی نورد گرم ساخته می شوند، به همین دلیل مهمترین ویژگی این نوع میلگردها، مقاومت کششی بالای آنهاست. همچنین میلگرد تقویتی تا ۱۸۰ درجه خم می شود و این یعنی، به راحتی می توان از آنها در آرماتوربندی استفاده کرد. پیشنهاد می کنیم برای آشنایی بیشتر با میلگرد تقویتی مقاله زیر را مطالعه نمایید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: مطالعه مقاله معرفی انواع میلگرد تقویتی و نحوه آرماتوربندی آن ها
انواع میلگرد تقویتی
همانطور که گفتیم از انواع میلگرد تقویتی در آرماتوربندی استفاده می شود. از جمله میلگردهای تقویتی مورد استفاده در آرماتوربندی می توان به موارد زیر اشاره کرد:
۱- آرماتور اتکا
آرماتورهای اتکا یا ادکا برای تحمل نیروهای برشی و همچنین جهت اتصال مناسب تیر به تیرچه و جلوگیری از لغزیدن تیرچه از روی تیر استفاده می شوند.
۲- آرماتور ممان منفی
چون در زمان اجرای دال، بتن ریزی سقف یکجا انجام می شود، در نتیجه در بالای تیرها مقداری لنگر منفی ایجاد می شود. برای تحمل این لنگر منفی از آرماتور ممان منفی استفاده می کنند.
تفاوت آرماتور ادکا و ممان منفی
آرماتور اتکا و ممان منفی از جمله پرکاربردترین میلگردهای تقویتی هستند که شباهت های زیادی با یکدیگر دارند . هر دو این میلگردها جهت استحکام و تقویت سقف استفاده می شوند، اما کاربرد اصلی میلگرد ممان منفی در داخل سقف، و کاربرد میلگرد ادکا در قسمت تحتانی هر تیرچه است. با
تفاوت میلگرد اتکا و ممان منفی بیشتر آشنا شوید.
۳- آرماتور حرارتی
جهت کنترل ترک های ناشی از تنش های حرارتی و جمع شدگی، از آرماتور حرارتی بر روی سقف استفاده می شود. میلگرد حرارتی به دلیل مقاومت کششی بالایی که دارد بهترین گزینه برای جلوگیری از خسارات ناشی از ترک خوردگی بتن است. استفاده از میلگرد حرارتی در سقف باعث جلوگیری از گسستگی دیافراگم سقف، افزایش باربری سازه و … می شود. پیشنهاد می کنیم برای آشنایی بیشتر با میلگرد حرارتی و صفر تا صد ضوابط اجرای آن مقاله زیر را مطالعه نمایید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: مطالعه مقاله معرفی میلگرد حرارتی؛ از نکات اجرا تا نحوه محاسبه
معرفی میلگرد حرارتی
۴- آرماتور خاموت یا رکاب
خاموت ها میلگردهای حالت گرفته ای هستند که به حالت قائم در تیر یا ستون قرار می گیرند. خاموت ها معمولا به شکلی شبیه به مقطع تیر ساخته می شوند و به صورت تنگ بسته یا تنگ باز در سازه های بتن آرمه مورد استفاده قرار می گیرند.
هدف استفاده از خاموت یا رکاب، جلوگیری از بیرون زدگی آرماتورهای طولی در اثر کمانش و تحمل نیروهای برشی و جلوگیری از گسترش ترک است. خاموت در دسته میلگردهای عرضی قرار می گیرد.
۵- آرماتور سنجاقی
برای تقویت مقاومت برشی خاموت ها و اتصال کامل بین میلگردهای طولی و خاموت، از آرماتور سنجاقی استفاده می شود. آرماتور سنجاقی به دلیل باریک و منعطف بودن می تواند از هر دو طرف خم شده و ظاهری شبیه به سنجاق پیدا کند. میلگرد سنجاقی نیز در دسته میلگردهای عرضی قرار می گیرد و انواع مختلفی دارد. برای آشنایی بیشتر با میلگرد سنجاقی مقاله زیر را مطالعه نمایید:
برای قرار دادن دو شبکه متوالی افقی با فاصله معین در داخل قالب (در بتن ریزی های و آرماتوربندی کف و فونداسیون) از آرماتور یا میلگرد خرک استفاده می شود.
کاربرد میلگرد خرک صرفا برای پایدارسازی مش فوقانی فونداسیون در ساختمان بوده و استفاده از خرک در آرماتوربندی کاربرد سازه ای ندارد. فاصله خرک در فونداسیون برای تنظیم فاصله لازم بین دو شبکه مش استفاده می شود.
نحوه استفاده و ویژگی های این میلگرد را در مقاله آرماتور بندی فونداسیون به طور کامل بیان کرده ایم.
قبل از بیان کاربرد آرماتور رکابی ابتدا لازم است بدانیم میلگرد رکابی چیست؟ میلگرد رکابی شبیه به حرف U است که دو لبه آن به داخل خم شده باشد. مهمترین نقش میلگرد رکابی در ساختمان سازی، برای ایجاد و تنظیم فاصله بین دو شبکه میلگرد است و بیشتر در بتن ریزی دیوار و دال کاربرد دارد. به طور کلی می توان کاربرد میلگرد یا آرماتور رکابی را به صورت زیر بیان کرد:
تنظیم فاصله آرماتورهای طولی یا عمودی در بتن ریزی دیوارها و دال ها
تنظیم فاصله آرماتورهای طولی یا عمودی بین دو سفره آرماتور (شبکه مش بندی)
۸- آرماتور رامکا
آرماتورهای رامکا، میلگردهایی هستند که در پایین ترین نقطه ستون قرار می گیرند تا محل قرارگیری قالب را معین کرده و از حرکت قالب جلوگیری کنند. میلگرد رامکا در واقع برش خورده یا بخشی از یک میلگرد سایز ۱۰ یا ۱۲ است. معمولا میلگردهای رامکا را به وسیله سیم آرماتور و یا جوشکاری، به میلگردهای طولی و یا خاموت ها متصل می کنند. حفظ ابعاد دقیق مقاطع بتنی ساختمان و کنترل هم راستایی ستون های موجود در طبقات مختلف از کاربردهای اصلی میلگرد رامکا است. پیشنهاد می کنیم برای شناخت تاثیر میلگرد رامکا در ثبات و استحکام سازه مقاله زیر را مطالعه نمایید.
# حتما بخوانید
پیشنهاد کارشناس آهن ملل: مطالعه مقاله میلگرد رامکا چیست؟+نحوه اجرا و کاربرد آن در ساختمان
میلگرد رامکا چیست
دو روش کلی استفاده از آرماتورها
همانطور که گفتیم انواع آرماتور بندی یا به وسیله میلگردها و یا به وسیله آرماتورهای تقویتی اجرا می شود. در زیر مزایای هر دو نوع آرماتوربندی را بررسی می کنیم:
میلگرد: میلگرد را می توان همان آرماتور اولیه یا آرماتوری که به فرم خاصی در نیامده و هنوز از آن استفاده نشده است نامید. میلگرد یا آرماتور اولیه برای ایجاد مقاومت در برابر بارهای سازه استفاده می شود.
آرماتور تقویتی: آرماتورهای تقویتی انواع میلگردهای تقویتی هستند که در فرآیند آرماتوربندی استفاده شده و باعث ایجاد مقاومت بتن در برابر ترک خوردگی و تنش های ناشی از تغییرات دمایی می شوند. علاوه بر این، استفاده از آرماتور تقویتی با محکم نگه داشتن میلگردهای اصلی در جای خود باعث افزایش مقاومت میلگردها می شوند و همچنین به دلیل توزیع بارهای وارد بر سازه منجر مقاومت سازه را افزایش می دهند.
مزایای انواع آرماتور بندی
آرماتور بندی یکی از اصلی ترین روش ها در ساخت سازه ها و ساختمان های مدرن بوده که باعث می شود ساختمان از لحاظ مهندسی مقبولیت و ایمنی مناسبی داشته باشد. به طور کلی سازه بتنی که در آن از آرماتور استفاده می شود دارای مزایای زیر است:
قدرت فشرده سازی و تراکم سازی بیشتر بتن
کمتر شدن هزینه نگهداری بتن
مقاومت بالای بتن در برابر آب و آتش
افزایش استحکام کششی بتن آرمه
امکان شکل دادن بتن به شکل های مختلف
پایداری بیشتر سازه بتنی و جلوگیری از انحراف ساختمان
نحوه محاسبه قیمت آرماتور بندی
برای به دست آوردن قیمت آرماتوربندی باید با توجه به لیست تعرفه آرماتور بندی در همان سال اقدام کرد. از جمله پارامترهایی که در تعرفه اعلام می شود می توان به موارد زیر اشاره کرد:
اجرای آرماتوربندی روی میلگردها مانند بریدن، خم کردن، سیم پیچی و …، که با واحد کیلوگرم قیمت گذاری می شود.
اجرای قالب بندی دیواره کانال بتنی تا ارتفاع ۱.۸ به صورت یک طرفه و یا دو طرفه در هر عمق، که با واحد مترمربع قیمت گذاری می شود.
اجرای بتن ریزی فونداسیون سازه های مختلف در هر عمق و ضخامت، که با واحد مترمربع قیمت گذاری می شود.
به طور کل می توان گفت عوامل تاثیرگذار در نحوه محاسبه آرماتور بندی و قیمت نهایی آن، شامل مواردی مانند وزن و سایز میلگرد، متراژ پروژه، ابعاد چشمه ها، تعداد شبکه های آرماتور، شرایط محیطی پروژه و … هستند. در نهایت نحوه محاسبه قیمت آرماتور بندی فونداسیون یا سقف معمولا با توجه به وزن میلگرد و دستمزد اجرای آرماتوربندی، برحسب متراژ متغییر است.
آرماتور در واقع همان میلگردی است که تغییر شکل یافته و آماده قرارگیری در بتن است. از آرماتورها به منظور افزایش مقاومت کششی بتن استفاده می شود. به آرماتورهایی که به صورت شبکه ای به هم متصل شوند، آرماتوربندی می گویند. آرماتوبندی یکی از اصولی ترین روش ها برای ساخت سازه های بتنی مقاوم و مستحم است. به طور کلی از دو نوع آرماتور طولی و عرضی در ساختمان سازی استفاده می شود. هر آرماتوری که در راستای طول عضو (تیر یا ستون) قرارگیرد آرماتور طولی و هر آرماتوری که در راستای عرض عضو و عمود بر میلگرد طولی باشد، آرماتور عرضی نام دارد. آرماتور بندی باید مطابق با اصول مهندسی اجرا شود.
سوالات متداول آرماتور چیست؟
آرماتور چیست؟
آرماتورها در واقع میلگردهای هستند که تغییر شکل یافته (شامل خمکاری، برشکاری یا جوش دادن میلگرد) و به صورت شبکه ای به هم متصل شده اند. آرماتورها در بتن مسلح و سازه های ساختمانی استفاده می شوند.
تفاوت آرماتور و میلگرد چیست؟
فرق آرماتور و میلگرد بسیار ساده است. آرماتورها در واقع میلگردهای تغییر شکل یافته و خم شده هستند که آماده قرارگیری در بتن می باشند. به عبارتی دیگر، زمانی که میلگرد تغییر شکل داده شده و آماده بتن ریزی باشد، به آن آرماتور می گویند.
در دنیای تجارت امروز، شفافیت و اعتماد بین فروشنده و خریدار از اهمیت ویژهای برخوردار است. مشتریان همواره به دنبال اطمینان از کیفیت محصولی هستند که خریداری میکنند، بهویژه در مواردی مانند ورق سیاه که کاربردهای صنعتی گستردهای دارد و کیفیت آن تاثیر مستقیم بر پروژههای مختلف میگذارد. به همین دلیل، ارائه اطلاعات دقیق و قابل اعتماد در مورد محصول، نقشی حیاتی در جلب رضایت مشتری و ایجاد روابط تجاری پایدار ایفا میکند.
در راستای این هدف، ویدیو آنباکسینگ و بررسی کیفیت بار ورق سیاه ارسالی برای مشتری، به عنوان یک ابزار قدرتمند و شفاف در نظر گرفته میشود. این ویدیو فرصتی را فراهم میآورد تا مشتری به صورت بصری و مستقیم شاهد کیفیت ورق سیاه ارسالی باشد، از بستهبندی و نحوه حمل و نقل گرفته تا ابعاد، ضخامت، سطح و سایر ویژگیهای فنی. این امر به مشتری کمک میکند تا قبل از استفاده از محصول، از صحت و سلامت آن اطمینان حاصل کند و در صورت وجود هرگونه مغایرت یا مشکل، به سرعت آن را با فروشنده در میان بگذارد.
چرا ویدیو آنباکسینگ ورق سیاه مهم است
در دنیای امروز که خرید آنلاین ورق سیاه به امری رایج تبدیل شده، اطمینان از کیفیت و صحت کالای دریافتی اهمیت ویژهای پیدا کرده است. تصور کنید مقدار قابل توجهی پول صرف خرید ورق سیاه کردهاید، اما پس از دریافت متوجه میشوید که محصول با مشخصات مورد نظر شما مطابقت ندارد یا دچار آسیب دیدگی شده است. اینجاست که اهمیت ویدیو آنباکسینگ مشخص میشود. ویدیو آنباکسینگ به شما این امکان را میدهد تا قبل از باز کردن بسته، از سالم بودن و مطابق بودن آن با سفارش خود اطمینان حاصل کنید. این کار نه تنها از اتلاف وقت و هزینه جلوگیری میکند، بلکه به شما کمک میکند تا در صورت وجود هرگونه مشکل، سریعاً با فروشنده تماس بگیرید و پیگیریهای لازم را انجام دهید.
ما در مجموعه خود به این موضوع واقفیم و به همین دلیل، همواره تلاش میکنیم تا با ارائه ویدیوهای آنباکسینگ دقیق و شفاف، خیال مشتریان خود را از بابت کیفیت و اصالت ورق سیاه راحت کنیم. این ویدیوها به صورت مستند و با جزئیات کامل تهیه میشوند و در آنها تمامی زوایا و ابعاد ورق سیاه به نمایش گذاشته میشود. همچنین، کارشناسان ما در این ویدیوها به بررسی دقیق مشخصات فنی ورق سیاه، مانند ضخامت، ابعاد و نوع آلیاژ میپردازند و هرگونه نقص یا ایراد احتمالی را به اطلاع مشتریان میرسانند. هدف ما از این کار، ایجاد شفافیت و اعتمادسازی بیشتر در بین مشتریان و ارائه بهترین تجربه خرید آنلاین ورق سیاه است.
بررسی ظاهری و ابعادی ورق سیاه در ویدیو آنباکسینگ
یکی از مهمترین بخشهای ویدیو آنباکسینگ، بررسی ظاهری ورق سیاه است. در این مرحله، کارشناسان ما به دقت سطح ورق را بررسی میکنند تا از عدم وجود هرگونه خط و خش، زنگ زدگی، خوردگی یا سایر آسیب دیدگیهای احتمالی اطمینان حاصل کنند. همچنین، لبههای ورق نیز به دقت بررسی میشوند تا از عدم وجود هرگونه ترک یا شکستگی اطمینان حاصل شود. رنگ و بافت سطح ورق نیز مورد بررسی قرار میگیرد تا با مشخصات فنی مورد انتظار مطابقت داشته باشد. این بررسیها به شما کمک میکند تا قبل از استفاده از ورق سیاه، از کیفیت و سلامت آن اطمینان حاصل کنید و از بروز مشکلات احتمالی در مراحل بعدی جلوگیری کنید.
علاوه بر بررسی ظاهری، ابعاد ورق سیاه نیز در ویدیو آنباکسینگ به دقت اندازهگیری میشود. کارشناسان ما با استفاده از ابزارهای دقیق، طول، عرض و ضخامت ورق را اندازهگیری میکنند و نتایج را با مشخصات فنی سفارش داده شده مقایسه میکنند. این کار به شما اطمینان میدهد که ورق سیاه با ابعاد مورد نظر شما مطابقت دارد و میتوانید از آن در پروژههای خود بدون هیچ مشکلی استفاده کنید. در صورتی که هرگونه مغایرتی در ابعاد ورق سیاه مشاهده شود، بلافاصله به اطلاع مشتری رسانده میشود و اقدامات لازم برای رفع مشکل انجام میشود.
تستهای کیفیت ورق سیاه در ویدیو آنباکسینگ
بررسی کیفیت ورق سیاه تنها به بررسی ظاهری و ابعادی محدود نمیشود. در ویدیو آنباکسینگ، ما تستهای مختلفی را بر روی ورق سیاه انجام میدهیم تا از کیفیت و استحکام آن اطمینان حاصل کنیم. یکی از این تستها، تست سختی است که به منظور تعیین مقاومت ورق در برابر خراشیدگی و سایش انجام میشود. در این تست، از دستگاههای خاصی استفاده میشود که با اعمال فشار مشخص بر روی سطح ورق، میزان سختی آن را اندازهگیری میکنند. نتایج این تست به شما کمک میکند تا از مناسب بودن ورق سیاه برای کاربردهای مورد نظر خود اطمینان حاصل کنید.
علاوه بر تست سختی، تستهای دیگری نیز مانند تست کشش و تست خمش بر روی ورق سیاه انجام میشود. تست کشش به منظور تعیین میزان مقاومت ورق در برابر کشیده شدن و تغییر شکل انجام میشود. در این تست، ورق سیاه تحت نیروی کششی قرار میگیرد تا زمانی که پاره شود. میزان نیروی لازم برای پاره شدن ورق، نشان دهنده مقاومت کششی آن است. تست خمش نیز به منظور تعیین میزان مقاومت ورق در برابر خم شدن و تغییر شکل انجام میشود. در این تست، ورق سیاه خم میشود و میزان زاویهای که ورق میتواند بدون شکستن خم شود، نشان دهنده مقاومت خمشی آن است. نتایج این تستها به شما کمک میکند تا از استحکام و دوام ورق سیاه در برابر نیروهای مختلف اطمینان حاصل کنید.
نکات مهم در بررسی ویدیو آنباکسینگ ورق سیاه
هنگام مشاهده ویدیو آنباکسینگ ورق سیاه، توجه به چند نکته کلیدی میتواند به شما در تصمیمگیری بهتر کمک کند. اولاً، به کیفیت تصویر و صدا دقت کنید. ویدیو باید از کیفیت بالایی برخوردار باشد تا بتوانید جزئیات ورق سیاه را به خوبی مشاهده کنید و صدای توضیحات کارشناس را به وضوح بشنوید. ثانیاً، به مدت زمان ویدیو توجه کنید. ویدیو باید به اندازه کافی طولانی باشد تا تمامی زوایا و ابعاد ورق سیاه به نمایش گذاشته شود و تمامی تستهای کیفیت به طور کامل انجام شود. یک ویدیوی کوتاه و مختصر ممکن است نتواند اطلاعات کافی را در اختیار شما قرار دهد.
ثالثاً، به توضیحات کارشناس توجه کنید. کارشناس باید به طور کامل و دقیق در مورد ویژگیها، مشخصات فنی و تستهای انجام شده بر روی ورق سیاه توضیح دهد. همچنین، کارشناس باید به سوالات شما پاسخ دهد و هرگونه ابهامی را برطرف کند. در نهایت، به نظرات و بازخوردهای سایر مشتریان توجه کنید. مطالعه نظرات و تجربیات دیگران میتواند به شما در درک بهتر کیفیت و عملکرد ورق سیاه کمک کند. با در نظر گرفتن این نکات، میتوانید با اطمینان بیشتری نسبت به خرید ورق سیاه اقدام کنید و از انتخاب خود راضی باشید. در مجله آهن ما همواره سعی می کنیم اطلاعات به روز و مفیدی را در مورد آهن آلات در اختیار شما قرار دهیم.
اهمیت اطلاع از قیمت امروز ورق سیاه در کنار آنباکسینگ
در کنار بررسی کیفیت و ظاهر ورق سیاه از طریق ویدیو آنباکسینگ، اطلاع از قیمت امروز ورق سیاه نیز از اهمیت بسزایی برخوردار است. قیمت ورق سیاه به عوامل مختلفی مانند نرخ ارز، قیمت جهانی فولاد، میزان عرضه و تقاضا و شرایط اقتصادی بستگی دارد و به طور مداوم در حال تغییر است. بنابراین، قبل از خرید ورق سیاه، حتماً از قیمت روز آن اطلاع حاصل کنید تا بتوانید بهترین تصمیم را بگیرید. اطلاع از قیمت روز ورق سیاه به شما کمک میکند تا بتوانید بودجه خود را به درستی مدیریت کنید و از پرداخت هزینههای اضافی جلوگیری کنید.
همچنین، اطلاع از قیمت روز ورق سیاه به شما کمک میکند تا بتوانید بهترین فروشنده را انتخاب کنید. با مقایسه قیمتهای مختلف فروشندگان، میتوانید فروشندهای را انتخاب کنید که بهترین قیمت را ارائه میدهد. البته، در کنار قیمت، به کیفیت و خدمات فروشنده نیز توجه کنید. یک فروشنده خوب باید ورق سیاه با کیفیت را با قیمت مناسب ارائه دهد و خدمات پس از فروش مناسبی نیز داشته باشد. با در نظر گرفتن تمامی این عوامل، میتوانید بهترین تصمیم را بگیرید و از خرید خود راضی باشید.
محاسبه وزن نبشی یکی از مهمترین مراحل در طراحی و اجرای سازههای فلزی است. دانستن وزن دقیق نبشی، به مهندسان و سازندگان کمک میکند تا در انتخاب مقاطع مناسب، تخمین هزینهها و اطمینان از پایداری و ایمنی سازه، تصمیمات درستی اتخاذ کنند. نبشیها به دلیل کاربرد گسترده در ساخت اسکلت فلزی ساختمانها، اتصالات، خرپاها و سایر سازههای مشابه، از اهمیت ویژهای برخوردارند و محاسبه وزن آنها نقش کلیدی در مدیریت پروژه ایفا میکند.
وزن نبشی چگونه محاسبه میشود؟ روشهای مختلفی برای این کار وجود دارد که از جمله آنها میتوان به استفاده از جداول اشتال، فرمولهای محاسباتی و نرمافزارهای مهندسی اشاره کرد. درک این روشها و عوامل موثر بر وزن نبشی، مانند ابعاد (طول بالها و ضخامت) و جنس فولاد، برای هر فعال در این حوزه ضروری است. هدف از این مقدمه، آشنایی شما با اهمیت و روشهای رایج محاسبه وزن نبشی و کاربردهای آن در صنعت ساخت و ساز است.
نبشی چیست و چرا وزن آن مهم است
نبشی یک پروفیل فولادی پرکاربرد است که ظاهری L شکل دارد و در صنایع مختلف ساختمانی، صنعتی و عمرانی به وفور مورد استفاده قرار میگیرد. این پروفیل به دلیل استحکام بالا، قابلیت جوشکاری آسان و تنوع در ابعاد، نقش مهمی در ساخت سازهها ایفا میکند. از نبشی برای اتصالات، تقویت سازهها، ساخت قابها، ستونها و تیرها استفاده میشود. به عنوان مثال در ساخت یک سوله صنعتی، نبشیها به عنوان اتصالات اصلی بین تیرها و ستونها عمل میکنند و استحکام کلی سازه را تضمین میکنند. در ساختمانسازی نیز نبشیها در ساخت راه پلهها، نردهها و قابهای فلزی کاربرد دارند.
وزن نبشی یکی از مهمترین مشخصههای آن است که در هنگام خرید، حمل و نقل و محاسبات سازهای باید به آن توجه ویژهای داشت. وزن نبشی به طور مستقیم بر قیمت آن تاثیر میگذارد و همچنین در تعیین میزان بار وارده بر سازه نقش کلیدی دارد. اگر وزن نبشی به درستی محاسبه نشود، ممکن است سازه دچار مشکل شده و حتی فرو بریزد. تصور کنید در حال ساخت یک پل عابر پیاده هستید و وزن نبشیهای مورد استفاده را به درستی محاسبه نکردهاید، این امر میتواند منجر به عدم تحمل وزن افراد و در نهایت حادثهای ناگوار شود. بنابراین، محاسبه دقیق وزن نبشی از اهمیت بالایی برخوردار است.
روشهای محاسبه وزن نبشی
برای محاسبه وزن نبشی، روشهای مختلفی وجود دارد که هر کدام بسته به شرایط و اطلاعات در دسترس، کاربرد دارند. سادهترین روش، استفاده از جدول وزن نبشی است که توسط تولیدکنندگان ارائه میشود. این جداول بر اساس ابعاد و ضخامت نبشی، وزن آن را مشخص میکنند. با این حال، اگر به جدول دسترسی ندارید یا ابعاد نبشی مورد نظر در جدول موجود نیست، میتوانید از فرمولهای ریاضی برای محاسبه وزن آن استفاده کنید. این فرمولها بر اساس مساحت سطح مقطع نبشی، طول و چگالی فولاد محاسبه میشوند.
یکی دیگر از روشهای محاسبه وزن نبشی، استفاده از نرمافزارهای مهندسی و تخصصی است. این نرمافزارها با دریافت ابعاد و مشخصات نبشی، وزن آن را به صورت دقیق محاسبه میکنند. استفاده از این نرمافزارها به ویژه در پروژههای بزرگ و پیچیده که نیاز به محاسبات دقیق دارند، بسیار مفید است. به عنوان مثال، در طراحی یک آسمان خراش، مهندسان از نرمافزارهای پیشرفته برای محاسبه وزن تمامی مقاطع فولادی از جمله نبشیها استفاده میکنند تا از استحکام و پایداری سازه اطمینان حاصل کنند. در ادامه به بررسی دقیقتر هر یک از این روشها میپردازیم.
فرمول طلایی محاسبه وزن نبشی
فرمول اصلی محاسبه وزن نبشی بر اساس حجم و چگالی فولاد استوار است. ابتدا باید مساحت سطح مقطع نبشی را محاسبه کنیم. نبشی از دو بال عمود بر هم تشکیل شده است. برای محاسبه مساحت سطح مقطع، ابتدا مساحت هر بال را جداگانه محاسبه میکنیم (طول بال × ضخامت) و سپس دو مساحت را با هم جمع میکنیم. در نهایت، مساحت کل سطح مقطع را در طول نبشی ضرب میکنیم تا حجم آن به دست آید.
پس از محاسبه حجم، آن را در چگالی فولاد (که معمولاً 7.85 گرم بر سانتیمتر مکعب یا 7850 کیلوگرم بر متر مکعب است) ضرب میکنیم تا وزن نبشی به دست آید. به این ترتیب، فرمول کلی محاسبه وزن نبشی به صورت زیر خواهد بود: وزن = حجم × چگالی. به عنوان مثال، اگر یک نبشی با طول 6 متر، ضخامت 5 میلیمتر و بالهای 50 میلیمتری داشته باشیم، ابتدا مساحت سطح مقطع را محاسبه میکنیم (2 × 50 × 5) = 500 میلیمتر مربع. سپس حجم را محاسبه میکنیم (500 × 6000) = 3000000 میلیمتر مکعب. در نهایت، وزن را محاسبه میکنیم (3000000 × 7.85) = 23550000 میلیگرم یا 23.55 کیلوگرم. این فرمول به ما کمک میکند تا به سادگی و با دقت وزن نبشی را محاسبه کنیم.
جدول وزن نبشی و کاربردهای آن
جداول وزن نبشی، ابزاری کاربردی و سریع برای تخمین وزن نبشیها هستند. این جداول معمولاً توسط تولیدکنندگان نبشی و یا در استانداردهای مربوطه ارائه میشوند و اطلاعاتی نظیر ابعاد نبشی (طول بالها و ضخامت) و وزن واحد طول (مثلاً کیلوگرم بر متر) را در اختیار کاربران قرار میدهند. استفاده از این جداول بسیار ساده است؛ کافی است ابعاد نبشی مورد نظر خود را در جدول پیدا کرده و وزن واحد طول مربوطه را یادداشت کنید. سپس، وزن واحد طول را در طول نبشی ضرب کنید تا وزن کل آن به دست آید.
این جداول به ویژه در پروژههایی که نیاز به تخمین سریع وزن نبشیها دارند، بسیار مفید هستند. به عنوان مثال، اگر در حال برآورد هزینه ساخت یک سازه فلزی باشید و نیاز به تخمین وزن کل نبشیهای مورد استفاده داشته باشید، میتوانید به سرعت از جدول وزن نبشی استفاده کنید و تخمین دقیقی از وزن کل به دست آورید. همچنین، این جداول میتوانند به عنوان یک مرجع برای بررسی صحت محاسبات وزن نبشی با استفاده از فرمولهای ریاضی نیز مورد استفاده قرار گیرند. برای مثال، میتوانید وزن نبشی را با استفاده از فرمول محاسبه کرده و سپس آن را با وزن ارائه شده در جدول مقایسه کنید تا از صحت محاسبات خود مطمئن شوید.
عوامل موثر بر وزن نبشی
وزن نبشی تحت تاثیر عوامل مختلفی قرار دارد که مهمترین آنها ابعاد نبشی، ضخامت و طول آن است. هر چه ابعاد نبشی (طول بالها) بزرگتر باشد، مساحت سطح مقطع آن بیشتر شده و در نتیجه وزن آن نیز افزایش مییابد. به طور مشابه، با افزایش ضخامت نبشی، حجم فولاد مورد استفاده بیشتر شده و وزن آن نیز افزایش مییابد. طول نبشی نیز به طور مستقیم بر وزن آن تاثیر میگذارد؛ هر چه طول نبشی بیشتر باشد، وزن آن نیز بیشتر خواهد بود.
علاوه بر ابعاد، نوع فولاد مورد استفاده در ساخت نبشی نیز میتواند بر وزن آن تاثیر بگذارد. فولادهای مختلف دارای چگالیهای متفاوتی هستند و این تفاوت در چگالی میتواند باعث تغییر در وزن نبشی شود. به عنوان مثال، اگر از فولاد با چگالی بالاتر در ساخت نبشی استفاده شود، وزن آن نسبت به نبشی ساخته شده از فولاد با چگالی پایینتر، بیشتر خواهد بود. همچنین، وجود پوششهای محافظ مانند گالوانیزه نیز میتواند وزن نبشی را کمی افزایش دهد. این پوششها به منظور افزایش مقاومت نبشی در برابر خوردگی و زنگ زدگی استفاده میشوند و وزن آنها به وزن اصلی نبشی اضافه میشود.
تاثیر وزن نبشی بر قیمت امروز نبشی و انتخاب مناسب
وزن نبشی یکی از عوامل کلیدی در تعیین قیمت امروز نبشی است. به طور کلی، هر چه وزن نبشی بیشتر باشد، قیمت آن نیز بیشتر خواهد بود. این رابطه مستقیم به دلیل این واقعیت است که وزن بیشتر به معنای استفاده بیشتر از فولاد در ساخت نبشی است و فولاد ماده اولیه اصلی در تولید نبشی است. بنابراین، در هنگام خرید نبشی، توجه به وزن آن و مقایسه قیمتها بر اساس وزن میتواند به شما کمک کند تا بهترین انتخاب را داشته باشید.
علاوه بر قیمت، وزن نبشی در انتخاب مناسب برای کاربردهای مختلف نیز نقش مهمی ایفا میکند. در پروژههایی که نیاز به استحکام و تحمل بار بالا دارید، باید از نبشیهای با وزن بیشتر استفاده کنید. این نبشیها به دلیل داشتن ضخامت و ابعاد بزرگتر، مقاومت بیشتری در برابر نیروهای وارده دارند. در مقابل، در پروژههایی که وزن سازه اهمیت زیادی دارد، میتوانید از نبشیهای با وزن کمتر استفاده کنید. این نبشیها با وجود وزن کمتر، همچنان میتوانند نیازهای سازهای شما را برآورده کنند. برای مثال، در ساخت یک سازه سبک، استفاده از نبشیهای سبکتر میتواند به کاهش وزن کلی سازه و در نتیجه کاهش هزینهها کمک کند. همچنین، توجه به وزن نبشی در هنگام حمل و نقل و نصب نیز اهمیت دارد؛ نبشیهای سنگینتر نیاز به تجهیزات و نیروی کار بیشتری برای حمل و نصب دارند.
ورق سیاه، که گاهی به آن ورق گرم نوردیده هم گفته میشود، نوعی فولاد است که در دماهای بسیار بالا (بالاتر از دمای تبلور مجدد فولاد) تولید میشود. این فرآیند باعث میشود تا فولاد نرمتر و شکلپذیرتر شود و بتوان آن را به راحتی به شکل ورقهای نازک درآورد. به زبان ساده، ورق سیاه نوعی فولاد است که در حرارت زیاد ساخته میشود و به دلیل همین حرارت، رنگ آن تیرهتر از سایر انواع فولاد است.
در پاسخ به سوال ورق سیاه چیست؟ به زبان ساده برای مبتدیان، میتوان گفت این نوع ورق به دلیل قیمت مناسب و استحکام نسبتاً خوب، کاربردهای بسیار گستردهای دارد. از جمله این کاربردها میتوان به ساخت مخازن، بدنه خودروها، لولهها، پروفیلهای ساختمانی و بسیاری از قطعات صنعتی دیگر اشاره کرد. به دلیل سطح نسبتاً زبر و ناهموار آن، معمولاً قبل از استفاده برای مصارف نهایی، تحت عملیات تکمیلی مانند رنگآمیزی یا گالوانیزاسیون قرار میگیرد.
ورق سیاه چیست و چرا به آن ورق سیاه میگویند
ورق سیاه که در اصطلاح تخصصی به آن ورق گرم نوردیده هم گفته میشود، یکی از پرکاربردترین مقاطع فولادی در صنعت به حساب میآید. شاید برایتان جالب باشد که بدانید چرا به این ورق، "سیاه" میگویند. دلیل این نامگذاری به فرآیند تولید آن برمیگردد. در واقع، این ورق در دمای بسیار بالا تولید میشود و پس از خنک شدن، یک لایه اکسید آهن روی سطح آن تشکیل میشود که ظاهری تیره و مات به آن میدهد. این لایه اکسیدی، اگرچه از نظر ظاهری ممکن است چندان جذاب نباشد، اما در واقع یک محافظ اولیه برای ورق در برابر خوردگی و زنگزدگی به حساب میآید و به همین دلیل در بسیاری از کاربردها، نیازی به حذف آن نیست.
اینکه ورق سیاه را با نام ورق گرم هم میشناسند، به این خاطر است که فرآیند تولید آن در دمای بالا (معمولاً بالای 900 درجه سانتیگراد) انجام میشود. در این دما، فولاد بسیار نرم و شکلپذیر میشود و به راحتی میتوان آن را به ضخامت و ابعاد مورد نظر تبدیل کرد. این فرآیند نورد گرم، به ورق سیاه خواص مکانیکی ویژهای میبخشد که آن را برای کاربردهای مختلفی مناسب میسازد. از جمله این خواص میتوان به استحکام کششی بالا، قابلیت جوشکاری خوب و مقاومت در برابر ضربه اشاره کرد که باعث میشود ورق سیاه در ساخت سازههای فلزی، بدنه خودروها، مخازن تحت فشار و بسیاری از صنایع دیگر کاربرد داشته باشد.
مراحل تولید ورق سیاه از صفر تا صد
برای تولید ورق سیاه، ابتدا شمشهای فولادی را تا دمای بسیار بالا گرم میکنند تا نرم و شکلپذیر شوند. سپس، این شمشهای گداخته از بین غلتکهای نورد عبور داده میشوند. این غلتکها به تدریج ضخامت شمش را کاهش داده و آن را به شکل ورق در میآورند. فرآیند نورد به صورت مرحلهای انجام میشود تا ورق به ضخامت نهایی مورد نظر برسد. در هر مرحله، ورق از بین غلتکهای کوچکتر و کوچکتر عبور میکند تا به ابعاد دقیق برسد. بعد از اتمام فرآیند نورد، ورق را خنک میکنند.
خنک کردن ورق سیاه معمولاً به دو روش انجام میشود. در روش اول، ورق را به آرامی در هوا خنک میکنند که این کار باعث میشود خواص مکانیکی ورق بهبود یابد و تنشهای داخلی آن کاهش پیدا کند. در روش دوم، ورق را به سرعت با آب خنک میکنند که این کار باعث افزایش سختی سطح ورق میشود. پس از خنک شدن، ورق سیاه آماده برشکاری و بستهبندی میشود. این ورقها معمولاً به صورت رول یا شیت بستهبندی شده و به بازار عرضه میشوند تا در صنایع مختلف مورد استفاده قرار گیرند.
کاربردهای ورق سیاه در صنایع مختلف
ورق سیاه به دلیل استحکام بالا، قابلیت جوشکاری و قیمت مناسب، در صنایع مختلف کاربردهای فراوانی دارد. یکی از مهمترین کاربردهای آن در صنعت ساختمانسازی است. از این ورق برای ساخت اسکلت فلزی ساختمانها، پلها و سایر سازههای بزرگ استفاده میشود. همچنین، ورق سیاه در ساخت قطعات خودرو، بدنه کشتیها، مخازن تحت فشار و لولههای انتقال نفت و گاز نیز کاربرد دارد.
علاوه بر این، ورق سیاه در ساخت لوازم خانگی، مبلمان فلزی و تجهیزات صنعتی نیز مورد استفاده قرار میگیرد. به دلیل قابلیت شکلدهی و جوشکاری آسان، این ورق به راحتی میتواند به اشکال مختلف درآید و در تولید قطعات پیچیده به کار رود. حتی در صنایع بستهبندی نیز از ورق سیاه برای ساخت جعبهها و ظروف فلزی استفاده میشود. تنوع کاربردهای ورق سیاه نشاندهنده اهمیت این محصول در اقتصاد و صنعت است. شما می توانید برای اطلاع از قیمت ورق سیاه و سایر محصولات فولادی به وب سایت مجله آهن مراجعه کنید.
انواع ورق سیاه و استانداردهای تولید
ورق سیاه در انواع مختلفی تولید میشود که هر کدام ویژگیها و کاربردهای خاص خود را دارند. این تنوع بر اساس ضخامت، ابعاد، نوع فولاد و فرآیند تولید ایجاد میشود. به عنوان مثال، ورق سیاه با ضخامت کم برای ساخت قطعات سبک و ورق سیاه با ضخامت زیاد برای ساخت سازههای سنگین استفاده میشود. همچنین، ورق سیاه با فولادهای مختلف تولید میشود که هر کدام خواص مکانیکی متفاوتی دارند. برخی از انواع ورق سیاه دارای مقاومت بالاتری در برابر خوردگی هستند، در حالی که برخی دیگر قابلیت جوشکاری بهتری دارند.
برای اطمینان از کیفیت و ایمنی ورق سیاه، استانداردهای مختلفی برای تولید آن وجود دارد. این استانداردها شامل مواردی مانند ترکیب شیمیایی فولاد، خواص مکانیکی، ابعاد و رواداریها میشوند. تولیدکنندگان ورق سیاه باید این استانداردها را رعایت کنند تا محصولاتشان مورد تایید قرار گیرد و بتوانند در صنایع مختلف مورد استفاده قرار گیرند. برخی از استانداردهای معروف ورق سیاه شامل استانداردهای ASTM، EN و JIS میشوند. رعایت این استانداردها به مصرفکنندگان اطمینان میدهد که ورق سیاه خریداری شده دارای کیفیت مطلوب و مناسب برای کاربرد مورد نظر است.
عوامل موثر بر قیمت ورق سیاه و نحوه خرید آن
قیمت ورق سیاه تحت تاثیر عوامل مختلفی قرار دارد که از جمله مهمترین آنها میتوان به قیمت مواد اولیه مانند سنگ آهن و قراضه، هزینههای تولید، نرخ ارز و میزان عرضه و تقاضا اشاره کرد. تغییرات در هر یک از این عوامل میتواند باعث نوسانات قیمت ورق سیاه شود. به عنوان مثال، افزایش قیمت سنگ آهن یا نرخ ارز میتواند منجر به افزایش قیمت ورق سیاه شود. همچنین، افزایش تقاضا برای ورق سیاه در صنایع مختلف میتواند باعث افزایش قیمت آن شود.
برای خرید ورق سیاه، میتوانید به تولیدکنندگان، توزیعکنندگان و فروشندگان معتبر مراجعه کنید. قبل از خرید، حتماً از کیفیت و استانداردهای ورق سیاه اطمینان حاصل کنید و قیمتها را از منابع مختلف استعلام بگیرید. همچنین، به شرایط پرداخت و تحویل کالا نیز توجه داشته باشید. خرید از منابع معتبر به شما اطمینان میدهد که محصولی با کیفیت و مطابق با نیازهای خود خریداری میکنید. در نهایت، برای تصمیمگیری بهتر، میتوانید از مشاوران متخصص در این زمینه کمک بگیرید.
نگهداری و انبارداری ورق سیاه برای جلوگیری از آسیب
نگهداری و انبارداری صحیح ورق سیاه از اهمیت بالایی برخوردار است تا از آسیب دیدن و کاهش کیفیت آن جلوگیری شود. ورق سیاه به دلیل داشتن سطح بدون پوشش، در معرض زنگزدگی و خوردگی قرار دارد. بنابراین، باید در محیطی خشک و دور از رطوبت نگهداری شود. همچنین، باید از تماس مستقیم ورق سیاه با زمین جلوگیری شود تا از آسیب دیدن و زنگزدگی آن جلوگیری شود.
برای نگهداری ورق سیاه، میتوانید از پالتهای چوبی یا فلزی استفاده کنید تا ورقها از سطح زمین فاصله داشته باشند. همچنین، میتوانید از پوششهای محافظ مانند پلاستیک یا پارچه برای جلوگیری از تماس ورقها با رطوبت و گرد و غبار استفاده کنید. در هنگام حمل و نقل ورق سیاه نیز باید دقت کنید تا از ضربه خوردن و خراشیده شدن آن جلوگیری شود. رعایت این نکات ساده میتواند به حفظ کیفیت و افزایش عمر مفید ورق سیاه کمک کند.
در دنیای فلزات و به ویژه در صنعت ساختمان و تولید، انواع مختلف ورقهای فولادی با ویژگیها و کاربردهای گوناگون وجود دارند. ورق سیاه، ورق روغنی و ورق گالوانیزه سه نوع پرکاربرد از این ورقها هستند که هر کدام به دلیل فرآیند تولید، خواص مکانیکی و مقاومت در برابر خوردگی، در موارد خاصی مورد استفاده قرار میگیرند. شناخت تفاوتهای این سه نوع ورق، به انتخاب صحیح و بهینه برای کاربردهای مختلف کمک شایانی میکند.
در این متن به بررسی دقیقتر این تفاوتها خواهیم پرداخت تا به سوال "ورق سیاه چه تفاوتی با ورق روغنی و گالوانیزه دارد؟" پاسخ دهیم. با بررسی فرآیند تولید، ویژگیهای ظاهری و فنی، کاربردها و مزایا و معایب هر یک از این ورقها، دیدگاهی جامع در مورد تفاوتهای آنها به دست خواهیم آورد.
بررسی اجمالی ورق سیاه، روغنی و گالوانیزه
ورقهای فولادی، به عنوان یکی از پرکاربردترین مواد در صنایع مختلف، انواع گوناگونی دارند که هر کدام ویژگیها و کاربردهای خاص خود را دارا هستند. در این میان، ورق سیاه، ورق روغنی و ورق گالوانیزه از جمله پرمصرفترین انواع ورقهای فولادی به شمار میروند. شناخت تفاوتهای اساسی بین این سه نوع ورق، به ما کمک میکند تا در انتخاب متریال مناسب برای پروژههای مختلف، تصمیمات آگاهانهتری بگیریم. هر کدام از این ورقها، با توجه به فرآیند تولید و پوششهای اعمال شده، خواص مکانیکی و مقاومت متفاوتی در برابر خوردگی از خود نشان میدهند.
درک این تفاوتها، نه تنها برای مهندسان و متخصصان صنایع فولاد اهمیت دارد، بلکه برای فعالان حوزههای ساختمانی، خودروسازی و تولید لوازم خانگی نیز ضروری است. انتخاب نادرست ورق فولادی، میتواند منجر به کاهش طول عمر سازه، افزایش هزینههای تعمیر و نگهداری و حتی بروز خطرات ایمنی شود. بنابراین، در این مقاله، به بررسی دقیق ویژگیها، کاربردها و تفاوتهای کلیدی بین ورق سیاه، ورق روغنی و ورق گالوانیزه میپردازیم تا شما را در انتخاب بهترین گزینه برای پروژههای خود یاری کنیم.
ورق سیاه، فرزند نورد گرم فولاد
ورق سیاه، که با نام ورق گرم نیز شناخته میشود، از طریق فرآیند نورد گرم فولاد تولید میشود. در این فرآیند، فولاد در دمای بسیار بالا (بالاتر از دمای تبلور مجدد) گرم شده و سپس از بین غلتکهای نورد عبور داده میشود تا به ضخامت مورد نظر برسد. به دلیل دمای بالای فرآیند، سطح ورق اکسید شده و رنگ تیرهای به خود میگیرد که به همین دلیل به آن ورق سیاه میگویند. این ورقها معمولاً دارای سطحی ناهموار و ضخامت بیشتری نسبت به سایر ورقهای فولادی هستند.
یکی از ویژگیهای بارز ورق سیاه، قابلیت شکلدهی و جوشکاری بالای آن است. این ویژگی، ورق سیاه را به گزینهای مناسب برای ساخت قطعات صنعتی، مخازن، لولهها و سازههای فلزی تبدیل کرده است. به دلیل قیمت نسبتاً پایینتر نسبت به سایر ورقهای فولادی، ورق سیاه در پروژههایی که نیاز به استحکام بالا و هزینه کم دارند، مورد استفاده قرار میگیرد. با این حال، به دلیل عدم وجود پوشش محافظ، ورق سیاه در برابر خوردگی و زنگ زدگی آسیبپذیر است و نیاز به اقدامات محافظتی مانند رنگآمیزی یا گالوانیزاسیون دارد. اطلاع از قیمت ورق سیاه به شما کمک میکند تا در هزینه های پروژه خود صرفه جویی کنید.
ورق روغنی، سطحی صاف و صیقلی
ورق روغنی، که به آن ورق سرد نیز گفته میشود، از طریق فرآیند نورد سرد ورق سیاه تولید میشود. در این فرآیند، ورق سیاه در دمای پایین (نزدیک به دمای اتاق) از بین غلتکهای نورد عبور داده میشود تا ضخامت آن کاهش یابد و سطح آن صاف و صیقلی شود. به دلیل این فرآیند، ورق روغنی دارای دقت ابعادی بالاتر، سطح یکنواختتر و خواص مکانیکی بهتری نسبت به ورق سیاه است. همچنین، سطح ورق روغنی دارای پوششی از روغن است که از زنگ زدگی آن در حین نگهداری و حمل و نقل جلوگیری میکند.
ورق روغنی به دلیل سطح صاف و صیقلی، قابلیت رنگپذیری و پوششدهی بالایی دارد و به همین دلیل در تولید لوازم خانگی، قطعات خودرو، مبلمان فلزی و تابلوهای برق کاربرد فراوانی دارد. همچنین، به دلیل دقت ابعادی بالا، ورق روغنی در ساخت قطعاتی که نیاز به تلرانس دقیق دارند، مورد استفاده قرار میگیرد. با این حال، ورق روغنی به دلیل فرآیند تولید پیچیدهتر و نیاز به تجهیزات پیشرفتهتر، قیمت بالاتری نسبت به ورق سیاه دارد.
ورق گالوانیزه، نوعی ورق فولادی است که با لایهای از فلز روی پوشانده شده است. این پوشش روی، از فولاد زیرین در برابر خوردگی و زنگ زدگی محافظت میکند. فرآیند گالوانیزاسیون میتواند به روشهای مختلفی انجام شود، اما رایجترین روش، غوطهوری گرم است. در این روش، ورق فولادی در حوضچهای از روی مذاب غوطهور میشود و لایهای از روی بر روی سطح آن تشکیل میشود.
ورق گالوانیزه به دلیل مقاومت بالای خود در برابر خوردگی، در محیطهای مرطوب و خورنده کاربرد فراوانی دارد. از جمله کاربردهای رایج ورق گالوانیزه میتوان به ساخت سقف و دیوارههای سولهها، کانالهای هوا، لولههای آب، قطعات خودرو و لوازم خانگی اشاره کرد. ورق گالوانیزه نه تنها از زنگ زدگی فولاد جلوگیری میکند، بلکه در صورت خراشیدگی سطح آن، همچنان از فولاد محافظت میکند، زیرا روی به عنوان یک فلز قربانی عمل کرده و به جای فولاد خورده میشود. به همین دلیل، ورق گالوانیزه یک انتخاب ایدهآل برای پروژههایی است که نیاز به طول عمر بالا و مقاومت در برابر شرایط آب و هوایی سخت دارند.
تفاوت در کاربرد، انتخابی هوشمندانه
انتخاب بین ورق سیاه، ورق روغنی و ورق گالوانیزه، بستگی به کاربرد مورد نظر و شرایط محیطی دارد. ورق سیاه به دلیل قیمت پایین و قابلیت شکلدهی بالا، برای ساخت سازههای فلزی سنگین، مخازن و لولهها مناسب است. با این حال، در محیطهای مرطوب و خورنده، نیاز به پوشش محافظ دارد.
ورق روغنی به دلیل سطح صاف و صیقلی و قابلیت رنگپذیری بالا، برای تولید لوازم خانگی، قطعات خودرو و مبلمان فلزی مناسب است. اما، در برابر خوردگی مقاومت کمتری نسبت به ورق گالوانیزه دارد.
ورق گالوانیزه به دلیل مقاومت بالا در برابر خوردگی، برای ساخت سقف و دیوارههای سولهها، کانالهای هوا و لولههای آب مناسب است. همچنین، در محیطهای مرطوب و خورنده، بهترین گزینه محسوب میشود.
بنابراین، در انتخاب ورق فولادی مناسب، باید به عواملی مانند استحکام مورد نیاز، شرایط محیطی، هزینه و ظاهر نهایی توجه کرد. با در نظر گرفتن این عوامل، میتوان بهترین گزینه را برای هر پروژه انتخاب کرد و از مزایای هر کدام از این ورقها بهرهمند شد. مجله آهن همواره در تلاش است تا اطلاعات دقیق و به روز را در اختیار شما قرار دهد تا بتوانید انتخاب های بهتری داشته باشید.
